NGE100B

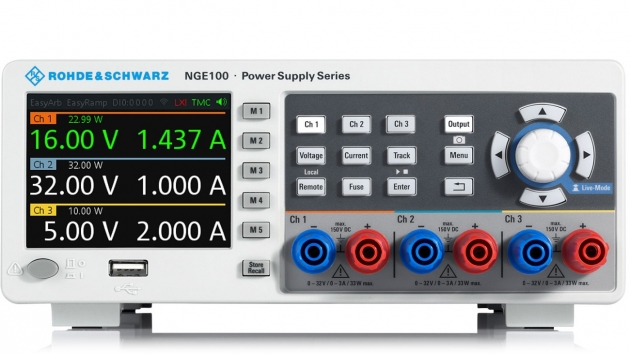

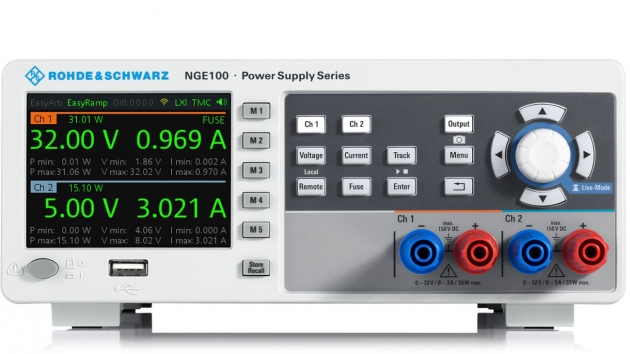

- 具有兩個通道的 R&S®NGE102B，或具有三個通道的 R&S®NGE103B
- R&S®NGE102B 的最大输出功率為 66 W，R&S®NGE103B 的最大输出功率為 100 W
- 每個通道的最大輸出電壓為 32 V

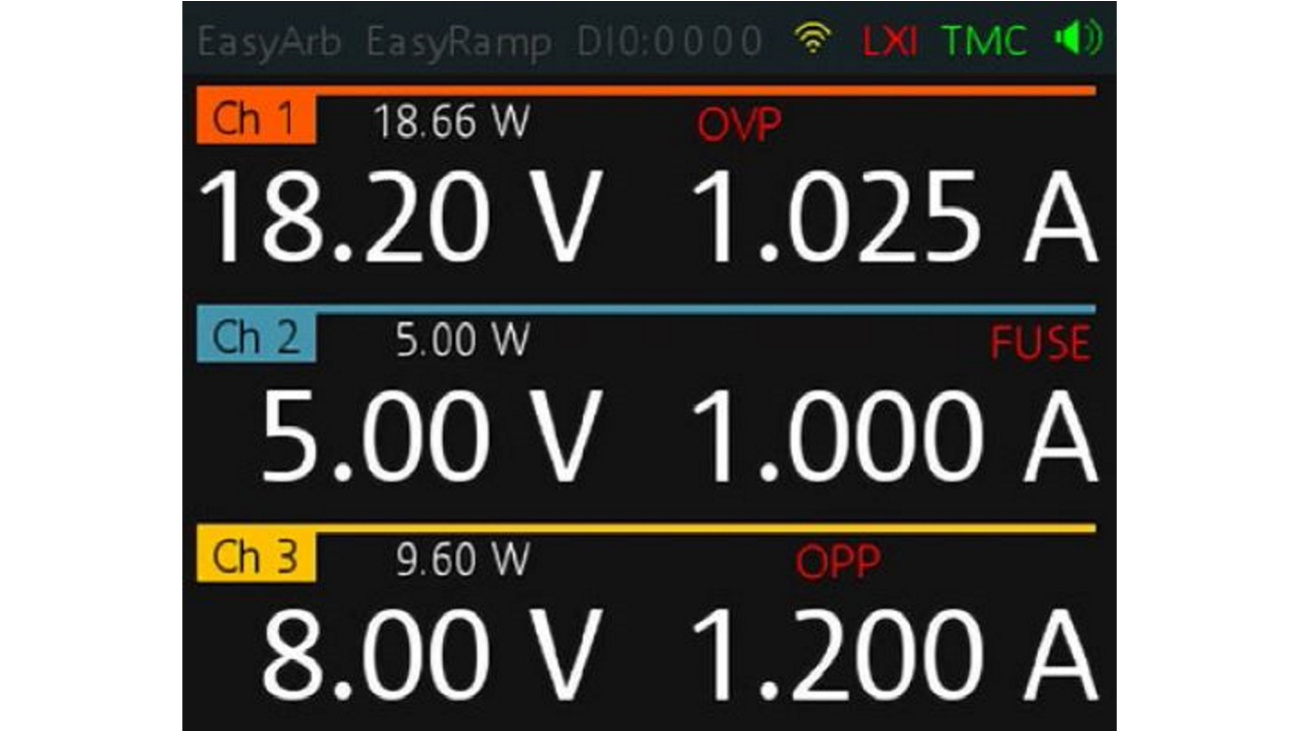

- 電子保險絲 (OCP)、過電壓保護 (OVP)/ 過功率保護 (OPP)/ 過熱保護 (OTP)

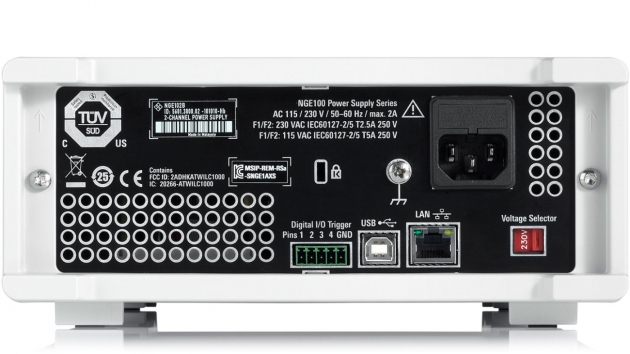

- USB 介面 (VCP/TMC)，可選 LAN (LXI)，可選,WLAN，可選數位 I/O（4 位）
加入詢問車
- 具有兩個通道的 R&S®NGE102B，或具有三個通道的 R&S®NGE103B
- R&S®NGE102B 的最大输出功率為 66 W，R&S®NGE103B 的最大输出功率為 100 W
- 每個通道的最大輸出電壓為 32 V
- 電子保險絲 (OCP)、過電壓保護 (OVP)/ 過功率保護 (OPP)/ 過熱保護 (OTP)
- USB 介面 (VCP/TMC)，可選 LAN (LXI)，可選,WLAN，可選數位 I/O（4 位）
產品說明
所有通道隔離且無接地
每個單通道的電路都與其他通道完全分開,沒有與機箱接地的連接。這樣可以很容易地組合通道來驅動可能需要+12V/-12V的雙極性電路,並且避免了複雜DUT中的任何接地問題。
並聯和串聯操作
由於所有通道在電氣上都是等效的,因此可以以串行模式組合以獲得更高的電壓。R&SONGE103B可以達到96V, R&S"NGE102B可以達到64V。在並行模式下,可以捆綁通道以獲得更高的電流。組合兩個通道時,最多可實現6A的電流。使用R&SNGE103B的所有三個通道,甚至可以達到9A。
所有通道隔離且無接地
每個單通道的電路都與其他通道完全分開,沒有與機箱接地的連接。這樣可以很容易地組合通道來驅動可能需要+12V/-12V的雙極性電路,並且避免了複雜DUT中的任何接地問題。
-7ptqi7.png)

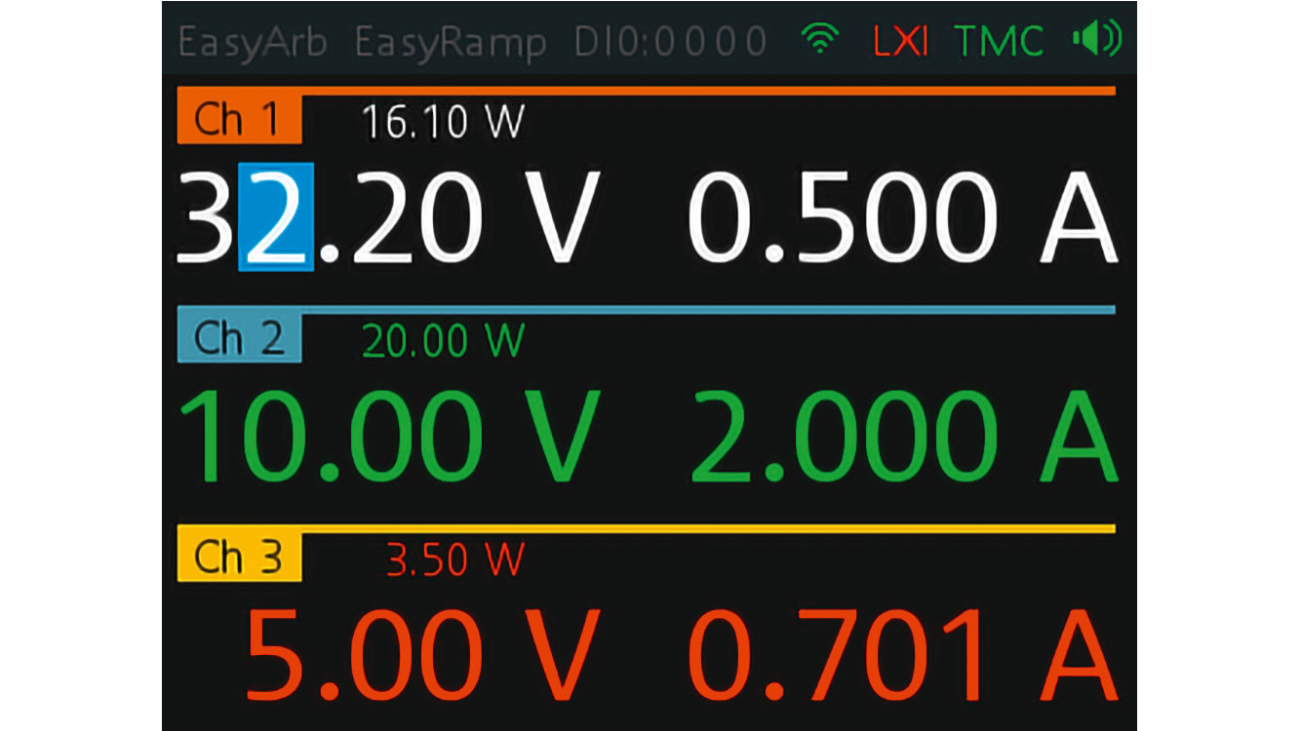

工作條件的顏色編碼
所有工作條件均在3.5英寸QVGA顯示屏(320x240像素)上清晰顯示,包括輸出功率和任何保護功能的狀態。顏色表示不同的工作條件
在恆壓模式下工作時,有效輸出以綠色顯示,在恆流模式下工作時以紅色顯示!無效的輸出以白色顯示。每當通道處於設置模式時,要設置的號碼都會以藍色背景標記。
