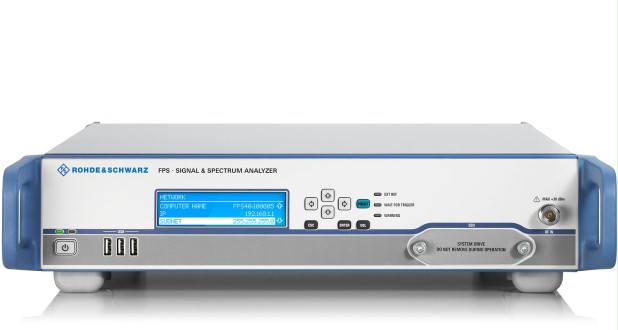

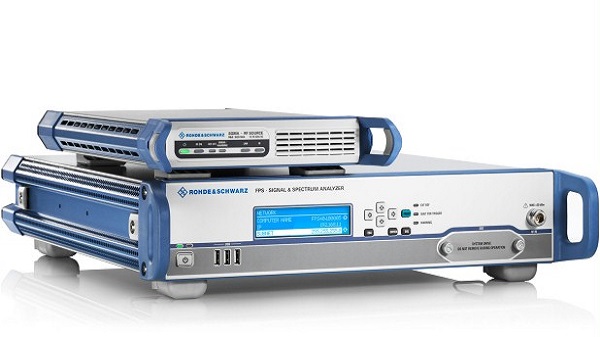

R＆S®FPS信號和頻譜分析儀
關鍵事實
- 頻率範圍高達4/7 / 13.6 / 30/40 GHz
- 高達160 MHz的信號分析帶寬
- 0.4 dB電平測量不確定度高達7 GHz
- GSM / EDGE（包括EDGE演進），WCDMA / HSPA +，LTE，WLAN，矢量信號分析的測量應用
- -10 kHz頻率偏移時的-110 dBc（1 Hz）相位噪聲
- +15 dBm三階截距（TOI）
- -155 dBm顯示1 GHz帶寬的1 GHz平均噪聲電平（DANL）
- 可移動硬盤適用於需要考慮安全性的應用
- 型錄下載
加入詢問車
關鍵事實
- 頻率範圍高達4/7 / 13.6 / 30/40 GHz
- 高達160 MHz的信號分析帶寬
- 0.4 dB電平測量不確定度高達7 GHz
- GSM / EDGE（包括EDGE演進），WCDMA / HSPA +，LTE，WLAN，矢量信號分析的測量應用
- -10 kHz頻率偏移時的-110 dBc（1 Hz）相位噪聲
- +15 dBm三階截距（TOI）
- -155 dBm顯示1 GHz帶寬的1 GHz平均噪聲電平（DANL）
- 可移動硬盤適用於需要考慮安全性的應用
- 型錄下載
產品說明
簡要描述;簡介
在R＆S ® FPS是一個非常快速和緊湊信號和頻譜分析儀對性能面向用戶。在生產和監控系統中，只需要2 HU的機架空間 - 與傳統儀器相比減少了50％。
特點與優勢
高產量，高效生產
比其他信號和頻譜分析儀快5倍
儀器設置之間的快速切換
快速準確的測量結果
測試機架的體積減小
用於生產應用程序的定制測試例程
通過遠程控制實現高效操作
連接
可以集成到任何環境中的眾多接口
為明天的標準做好準備
全數字後端確保高測量精度和出色的可重複性
160 MHz信號分析帶寬，適用於WLAN IEEE 802.11ac
輕鬆過渡到下一代信號分析
始終保持最新狀態
儀器設置之間的快速切換
快速準確的測量結果
測試機架的體積減小
用於生產應用程序的定制測試例程
通過遠程控制實現高效操作
連接
可以集成到任何環境中的眾多接口
為明天的標準做好準備
全數字後端確保高測量精度和出色的可重複性
160 MHz信號分析帶寬，適用於WLAN IEEE 802.11ac
輕鬆過渡到下一代信號分析
始終保持最新狀態
產品規格
| 頻率 | ||
| 頻率範圍 | R＆S ® FPS4 | 10 Hz至4 GHz |
| R＆S ® FPS7 | 10 Hz至7 GHz | |
| R＆S ® FPS13 | 10 Hz至13.6 GHz | |
| R＆S ® FPS30 | 10 Hz至30 GHz | |
| R＆S ® FPS40 | 10 Hz至40 GHz | |
| 頻率參考的老化 | 每年1×10 -6 | |
| 用R＆S ® FPS-B4選項 | 每年1×10 -7 | |
| 帶寬 | ||
| 分辨率帶寬 | 標準掃描 | 1 Hz至10 MHz |
| 標準掃描，零掃寬 | 1 Hz至10 MHz，20 MHz，28 MHz 40 MHz可選 |
|
| FFT掃描 | 1 Hz至300 kHz | |
| 通道過濾器 | 100 Hz至5 MHz | |
| 視頻過濾器 | 1 Hz至10 MHz，20 MHz，28 MHz，40 MHz | |
| 信號分析帶寬 | 28 MHz | |
| 用R＆S ® FPS-B40選項 | 40 MHz | |
| 用R＆S ® FPS-B160選項 | 160 MHz | |
| 顯示的平均噪音水平（DANL） | ||
| DANL（1 Hz帶寬） | 1 GHz | -152 dBm，-155 dBm（典型值） |
| 3 GHz | -150 dBm，-153 dBm（典型值） | |
| 7 GHz | -146 dBm，-149 dBm（典型值） | |
| 13.6 GHz | -148 dBm，-151 dBm（典型值） | |
| 30 GHz | -144 dBm，-147 dBm（典型值） | |
| 隨著前置放大器，R＆S ® FPS-B22選件 | 1 GHz | -162 dBm，-165 dBm（典型值） |
| 3 GHz | -160 dBm，-163 dBm（典型值） | |
| 7 GHz | -156 dBm，-159 dBm（典型值） | |
| 隨著前置放大器，R＆S ® FPS-B24選件 | 13.6 GHz | -164 dBm，-167 dBm（典型值） |
| 30 GHz | -159 dBm，-161 dBm（典型值） | |
| 互調 | ||
| 三階截距（TOI） | f <3.6 GHz | +13 dBm，+ 16 dBm（典型值） |
| 3.6 GHz至30 GHz | +15 dBm，+ 18 dBm（典型值） | |

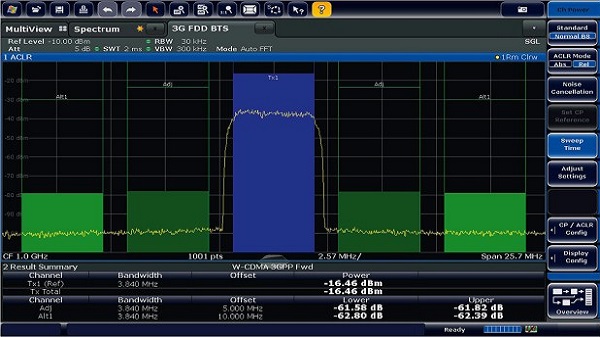

| 動態範圍WCDMA ACLR | 沒有噪音補償 | 70分貝 |
| 有噪音補償 | 73分貝 | |
| 相位噪聲 | ||
| 1 GHz載波頻率 | 距載波10 kHz偏移 | -106 dBc（1 Hz），-110 dBc（1 Hz）（典型值） |
| 距載波100 kHz偏移 | -115 dBc（1 Hz） | |
| 距載波1 MHz偏移 | -134 dBc（1 Hz） | |
| 總測量不確定度 | 3.6 GHz | 0.28 dB |
| 7 GHz | 0.39分貝 | |
| 13.6 GHz | 1 dB | |
| 30 GHz | 1.32 dB | |
