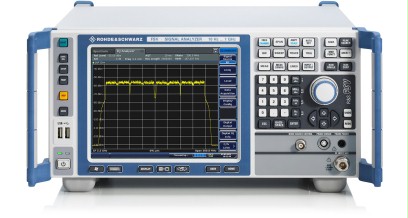

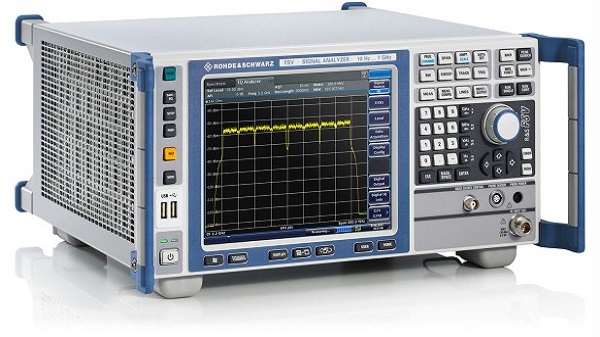

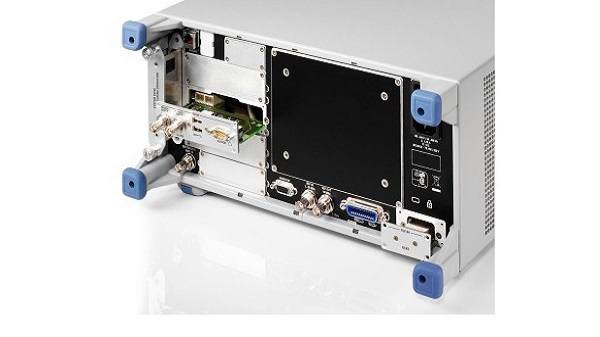

R＆S®FSV信號和頻譜分析儀
關鍵事實
- 頻率範圍高達4/7 / 13.6 / 30/40 GHz
- 高達160 MHz的信號分析帶寬
- 基於觸摸屏的用戶界面5 GHz，操作方便，直觀
- 0.4 dB電平測量不確定度高達7 GHz
- -10 kHz頻率偏移時的-110 dBc（1 Hz）相位噪聲
- +15 dBm三階截距（TOI）
- 1 Hz帶寬內的顯示平均噪聲電平（DANL）：1 GHz時為-155 dBm，30 GHz時為-147 dBm; 用R＆S ® FSV-B24的前置放大器：
-162 dBm的在30千兆赫 - 用於相位噪聲，噪聲係數，矢量信號分析，模擬解調，EMI診斷的通用測量應用
- 無線測量應用為LTE（包括高級LTE），WLAN（包括IEEE 802.11ac標準），WCDMA / HSPA +，TD-SCDMA，GSM / EDGE，CDMA2000 ® / 1xEV-DO的，藍牙®
- 頻率範圍高達500 GHz，帶有諧波混頻器
- 使用可移動固態或硬盤驅動器保持測試數據的機密性
加入詢問車
關鍵事實
- 頻率範圍高達4/7 / 13.6 / 30/40 GHz
- 高達160 MHz的信號分析帶寬
- 基於觸摸屏的用戶界面5 GHz，操作方便，直觀
- 0.4 dB電平測量不確定度高達7 GHz
- -10 kHz頻率偏移時的-110 dBc（1 Hz）相位噪聲
- +15 dBm三階截距（TOI）
- 1 Hz帶寬內的顯示平均噪聲電平（DANL）：1 GHz時為-155 dBm，30 GHz時為-147 dBm; 用R＆S ® FSV-B24的前置放大器：
-162 dBm的在30千兆赫 - 用於相位噪聲，噪聲係數，矢量信號分析，模擬解調，EMI診斷的通用測量應用
- 無線測量應用為LTE（包括高級LTE），WLAN（包括IEEE 802.11ac標準），WCDMA / HSPA +，TD-SCDMA，GSM / EDGE，CDMA2000 ® / 1xEV-DO的，藍牙®
- 頻率範圍高達500 GHz，帶有諧波混頻器
- 使用可移動固態或硬盤驅動器保持測試數據的機密性
產品說明
簡要描述;簡介
在R＆S ® FSV和R＆S ® FSVA是多功能信號和頻譜分析儀的用戶在RF系統的開發，生產，安裝和服務工作的一個家庭。
在R＆S ® FSV是所有通用的測量任務的理想工具-在板凳上，在生產中，並在現場。它為最新的蜂窩和無線標準提供數字調製分析，具有高達160 MHz的分析帶寬，可用於組件，芯片組和基站的測量。
典型的測量任務包括符合標準的頻譜發射掩模測量以及雜散發射和相鄰信道洩漏比（ACLR）測量。
用於EMI診斷，相位噪聲，噪聲係數，模擬解調和矢量信號分析測量應用完成的由多功能R＆S提供的功能的範圍內®FSV。
產品規格
| 頻率 | ||
| 頻率範圍 | R＆S ® FSVA4 | 10 Hz至4 GHz |
| R＆S ® FSVA7 | 10 Hz至7 GHz | |
| R＆S ® FSVA13 | 10 Hz至13.6 GHz | |
| R＆S ® FSVA30 | 10 Hz至30 GHz | |
| R＆S ® FSVA40 | 10 Hz至40 GHz | |
| 老化頻率參考 | 1×10 -6 | |
| 用R＆S ® FSV-B4選項 | 1×10 -7 | |
| 用R＆S ® FSV-B14選項 | 4×10 -9 | |
| 分辨率/帶寬 | ||
| 分辨率帶寬 | 標準掃描 | 1 Hz至10 MHz |
| 標準掃描，零跨度 | 1 Hz至10 MHz，20 MHz，28 MHz 40 MHz可選 |
|
| FFT掃描 | 1 Hz至3 MHz | |
| 頻道過濾器 | 100 Hz至10 MHz | |
| EMI濾波器 | 200赫茲，9千赫，120千赫，1兆赫 | |
| 視頻過濾器 | 1 Hz至10 MHz，20 MHz，28 MHz，40 MHz | |
| 信號分析帶寬 | 28 MHz | |
| 用R＆S ® FSVA-B40選項 | 40 MHz | |
| 用R＆S ® FSV-B160選項 | 160 MHz | |
| 顯示的平均噪音水平（DANL） | ||
| DANL（1 Hz帶寬） | 1 GHz | <-152 dBm，典型值為-155 dBm。 |
| 3 GHz | <-151 dBm，典型值為-153 dBm。 | |
| 7 GHz | <-148 dBm -151 dBm（典型值）。 | |
| 13 GHz | <-148 dBm，典型值為-151 dBm。 | |
| 30 GHz | <-144 dBm，典型值為-147 dBm。 | |
| 40 GHz | <-136 dBm，-139 dBm（典型值）。 | |
| 隨著前置放大器， R＆S ® FSV-B22選件 |
1 GHz | <-165 dBm，典型值-168 dBm。 |
| 3 GHz | <-163 dBm，-166 dBm（典型值）。 | |
| 7 GHz | <-163 dBm，-166 dBm（典型值）。 | |
| 隨著前置放大器， R＆S ® FSV-B24選件 |
10 GHz | <-164 dBm，典型值為-167 dBm。 |
| 30 GHz | <-159 dBm，典型值為-162 dBm。 | |
| 40 GHz | <-154 dBm，典型值為-156 dBm。 | |
| 互調 | ||
| 三階截點（TOI） | f <3.6 GHz | > 17 dBm，典型值 20 dBm |
| 3.6 GHz至10 GHz | > 16 dBm，典型值 19 dBm | |
| 10 GHz至40 GHz | > 18 dBm，典型值 21 dBm | |
| 動態範圍WCDMA ACLR | ||
| 沒有噪音補償 | ||
| 有噪音補償 | ||
| 相位噪聲 | ||
| 1 GHz載波頻率 | 100赫茲 | -85 dBc（1 Hz），典型值 -90 dBc（1 Hz） |
| 從載波偏移10 kHz | -112 dBc（1 Hz） | |
| 從載波偏移100 kHz | -115 dBc（1 Hz） | |
| 載波偏移1 MHz | ||
| 總測量不確定度 | ||
| 3.6 GHz | 0.28分貝 | |
| 7 GHz | 0.39分貝 | |
| R＆S ® FSV-B9跟踪發生器 | ||
| 頻率範圍 | R＆S ® FSVA4 | 100 kHz至4 GHz |
| R＆S ® FSVA7 / 13 /四十零分之三十〇 | 100 kHz至7 GHz | |
| 頻率偏移 | 高達1 GHz | |
| 等級範圍 | -60 dBm到0 dBm | |
