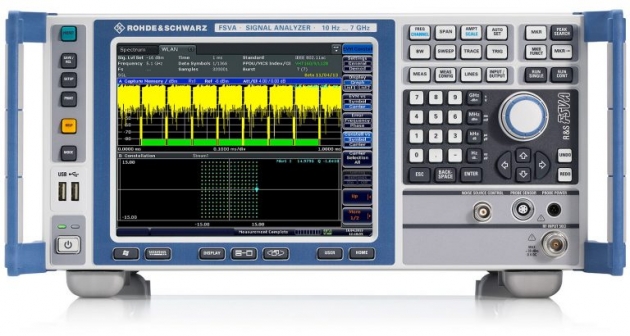

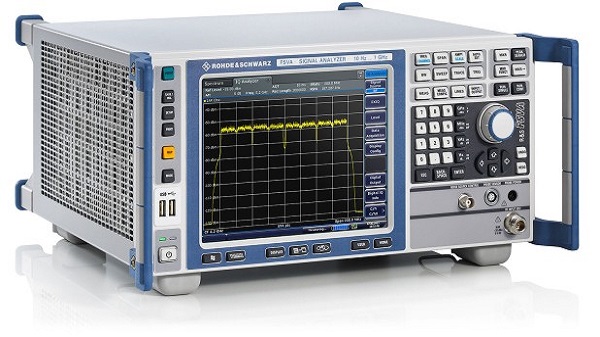

R＆S®FSVA信號和頻譜分析儀
關鍵事實
- 頻率範圍高達4/7 / 13.6 / 30/40 GHz
- 高達160 MHz的信號分析帶寬
- 基於觸摸屏的用戶界面，操作方便，直觀
- 0.4 dB電平測量不確定度高達7 GHz
- 低顯示的平均噪聲電平（DANL）（例如典型值-168 dBm的（1赫茲）為R＆S ® FSVA）
- 高三階截取（TOI）（例如典型值20 dBm的用於R＆S ® FSVA）
- 非常低的相位噪聲（例如典型值-118 dBc的（1赫茲）在1GHz和10kHz的R＆S偏移® FSVA）
- 用於相位噪聲，噪聲係數，矢量信號分析，模擬解調，EMI診斷的通用測量應用
- 無線測量應用為LTE（包括高級LTE），WLAN（包括IEEE 802.11ac標準），WCDMA / HSPA +，TD-SCDMA，GSM / EDGE，CDMA2000 ® / 1xEV-DO的，藍牙®
- 頻率範圍高達500 GHz，帶有諧波混頻器
- 使用可移動固態或硬盤驅動器保持測試數據的機密性
加入詢問車
關鍵事實
- 頻率範圍高達4/7 / 13.6 / 30/40 GHz
- 高達160 MHz的信號分析帶寬
- 基於觸摸屏的用戶界面，操作方便，直觀
- 0.4 dB電平測量不確定度高達7 GHz
- 低顯示的平均噪聲電平（DANL）（例如典型值-168 dBm的（1赫茲）為R＆S ® FSVA）
- 高三階截取（TOI）（例如典型值20 dBm的用於R＆S ® FSVA）
- 非常低的相位噪聲（例如典型值-118 dBc的（1赫茲）在1GHz和10kHz的R＆S偏移® FSVA）
- 用於相位噪聲，噪聲係數，矢量信號分析，模擬解調，EMI診斷的通用測量應用
- 無線測量應用為LTE（包括高級LTE），WLAN（包括IEEE 802.11ac標準），WCDMA / HSPA +，TD-SCDMA，GSM / EDGE，CDMA2000 ® / 1xEV-DO的，藍牙®
- 頻率範圍高達500 GHz，帶有諧波混頻器
- 使用可移動固態或硬盤驅動器保持測試數據的機密性
產品說明
簡要描述;簡介
在R＆S ® FSV和R＆S ® FSVA是多功能信號和頻譜分析儀的用戶在RF系統的開發，生產，安裝和服務工作的一個家庭。
它的高動態範圍和低相位噪聲使R＆S ® FSVA苛刻光譜測量諸如窄帶信號和相位噪聲測量與R＆S ACLR測量儀器完美®FSV-K40選項。
可選的YIG預選器旁路允許在儀器的全頻率範圍（高達40 GHz）內進行高達160 MHz分析帶寬的信號分析。
與基於PC的R＆S一起® VSE信號分析軟件和R＆S ® VSE-K6脈衝測量選項，R＆S ® FSVA信號和頻譜分析儀提供了深入的脈衝分析解決方案。該軟件顯示所有相關參數，如脈衝持續時間，脈衝週期，脈衝上升和下降時間，脈衝上的功率下降和脈衝內相位調製，並產生許多脈衝的趨勢分析。
| 頻率 | ||
| 頻率範圍 | R＆S ® FSVA4 | 10 Hz至4 GHz |
| R＆S ® FSVA7 | 10 Hz至7 GHz | |
| R＆S ® FSVA13 | 10 Hz至13.6 GHz | |
| R＆S ® FSVA30 | 10 Hz至30 GHz | |
| R＆S ® FSVA40 | 10 Hz至40 GHz | |
| 老化頻率參考 | 1×10 -6 | |
| 用R＆S ® FSV-B4選項 | 1×10 -7 | |
| 用R＆S ® FSV-B14選項 | 4×10 -9 | |
| 分辨率/帶寬 | ||
| 分辨率帶寬 | 標準掃描 | 1 Hz至10 MHz |
| 標準掃描，零跨度 | 1 Hz至10 MHz，20 MHz，28 MHz 40 MHz可選 |
|
| FFT掃描 | 1 Hz至3 MHz | |
| 頻道過濾器 | 100 Hz至10 MHz | |
| EMI濾波器 | 200赫茲，9千赫，120千赫，1兆赫 | |
| 視頻過濾器 | 1 Hz至10 MHz，20 MHz，28 MHz，40 MHz | |
| 信號分析帶寬 | 28 MHz | |
| 用R＆S ® FSVA-B40選項 | 40 MHz | |
| 用R＆S ® FSV-B160選項 | 160 MHz | |
| 顯示的平均噪音水平（DANL） | ||
| DANL（1 Hz帶寬） | 1 GHz | <-152 dBm，典型值為-155 dBm。 |
| 3 GHz | <-151 dBm，典型值為-153 dBm。 | |
| 7 GHz | <-148 dBm -151 dBm（典型值）。 | |
| 13 GHz | <-148 dBm，典型值為-151 dBm。 | |
| 30 GHz | <-144 dBm，典型值為-147 dBm。 | |
| 40 GHz | <-136 dBm，-139 dBm（典型值）。 | |
| 隨著前置放大器， R＆S ® FSV-B22選件 |
1 GHz | <-165 dBm，典型值-168 dBm。 |
| 3 GHz | <-163 dBm，-166 dBm（典型值）。 | |
| 7 GHz | <-163 dBm，-166 dBm（典型值）。 | |
| 隨著前置放大器， R＆S ® FSV-B24選件 |
10 GHz | <-164 dBm，典型值為-167 dBm。 |
| 30 GHz | <-159 dBm，典型值為-162 dBm。 | |
| 40 GHz | <-154 dBm，典型值為-156 dBm。 | |
| 互調 | ||
| 三階截點（TOI） | f <3.6 GHz | > 17 dBm，典型值 20 dBm |
| 3.6 GHz至10 GHz | > 16 dBm，典型值 19 dBm | |
| 10 GHz至40 GHz | > 18 dBm，典型值 21 dBm | |
| 動態範圍WCDMA ACLR | ||
| 沒有噪音補償 | ||
| 有噪音補償 | ||
| 相位噪聲 | ||
| 1 GHz載波頻率 | 100赫茲 | -85 dBc（1 Hz），典型值 -90 dBc（1 Hz） |
| 從載波偏移10 kHz | -112 dBc（1 Hz） | |
| 從載波偏移100 kHz | -115 dBc（1 Hz） | |
| 載波偏移1 MHz | ||
| 總測量不確定度 | ||
| 3.6 GHz | 0.28分貝 | |
| 7 GHz | 0.39分貝 | |
| R＆S ® FSV-B9跟踪發生器 | ||
| 頻率範圍 | R＆S ® FSVA4 | 100 kHz至4 GHz |
| R＆S ® FSVA7 / 13 /四十零分之三十〇 | 100 kHz至7 GHz | |
| 頻率偏移 | 高達1 GHz | |
| 等級範圍 | -60 dBm到0 dBm | |
