R＆S®FSVR實時頻譜分析儀
重要事實
- 頻率範圍從10 Hz到7 GHz，13.6 GHz，30 GHz或40 GHz
- 40 MHz實時分析帶寬：
- 具有持久性功能的頻譜
- 頻譜圖顯示
- 顯示功率與時間的關係
- 觸發頻率模板
- 蜂窩標準，無線連接標準和通用的測量應用，例如相位噪聲，噪聲係數，矢量信號分析等。
- 頻率範圍高達110千兆赫與R＆S ® FSVR30或R＆S ® FSVR40中，R＆S ® FSV-B21選項和R＆S ® FS-Z60 / -Z75 / -Z90 / -Z110諧波混頻器
- 型錄下載
加入詢問車
重要事實
- 頻率範圍從10 Hz到7 GHz，13.6 GHz，30 GHz或40 GHz
- 40 MHz實時分析帶寬：
- 具有持久性功能的頻譜
- 頻譜圖顯示
- 顯示功率與時間的關係
- 觸發頻率模板
- 蜂窩標準，無線連接標準和通用的測量應用，例如相位噪聲，噪聲係數，矢量信號分析等。
- 頻率範圍高達110千兆赫與R＆S ® FSVR30或R＆S ® FSVR40中，R＆S ® FSV-B21選項和R＆S ® FS-Z60 / -Z75 / -Z90 / -Z110諧波混頻器
- 型錄下載
產品說明
簡要描述;簡介
在R＆S ® FSVR結合了實時頻譜分析儀一個全功能的信號和頻譜分析儀。在實時運行中，R＆S ® FSVR無縫測量並顯示在時域頻譜高達40MHz的跨度。因此，無論事件多麼簡短，它都會捕獲每個事件以進行分析。
特點與優勢
- 高達40 GHz的實時頻譜分析
-

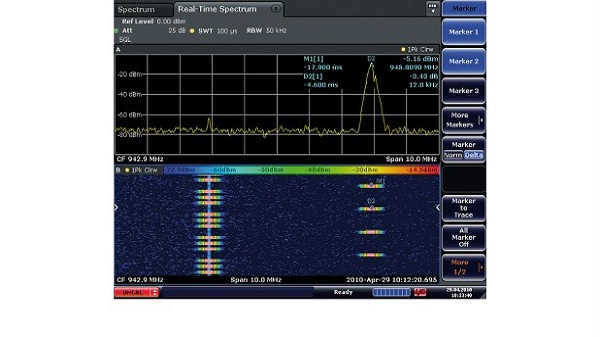

- 用於時域中無間隙頻譜顯示的頻譜圖功能

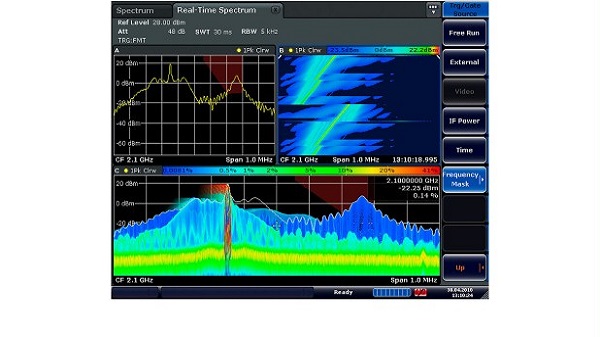

- 頻率模板觸發器（FMT），用於通過頻譜中的各個零星事件觸發測量

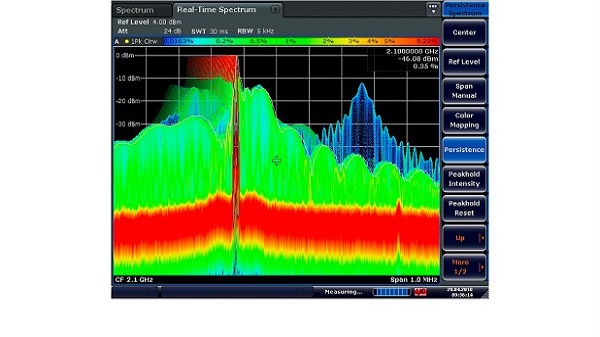

- 持久性模式，用於可視化信號發生的頻率
- 分析信號長度/時間方差的功率與時間的關係
- 用於記錄長RF序列的I / Q數據的實時流傳輸
- 全功能信號和頻譜分析儀
- 在幾毫秒內掃描整個頻率範圍從10 Hz到40 GHz
- 使用外部混頻器將最大輸入頻率擴展到110 GHz
- 出色的電平測量精度高達7 GHz
- 出色的動態範圍和低相位噪聲
- 測量速度快
- 用於分析數字調製信號的功率測量功能和統計評估
- 多功能標記和跟踪評估功能
- 用於確定噪聲係數或相位噪聲的測量軟件
- 通用矢量信號分析（VSA）和GSM / EDGE，WCDMA / HSPA +，LTE，WiMAX ™，WLAN的特殊分析選項以及模擬調製方法
- 大I / Q存儲深度
- 通過觸摸屏實現簡單直觀的操作
- 觸摸屏操作：將手指用作鼠標光標
- 快速訪問所有重要功能
- 內置幫助功能
- 撤消/重做功能
- 總擁有成本低
- 方便的現場改造選項
- 易於擴展，可處理特定於應用程序的要求
- 始終保持最新的固件更新
| 頻率 | ||
| 頻率範圍 | R＆S®FSVR7 | 10 Hz至7 GHz |
| R＆S®FSVR13 | 10 Hz至13.6 GHz | |
| R＆S®FSVR30 | 10 Hz至30 GHz | |
| R＆S®FSVR40 | 10 Hz至40 GHz | |
| 老化頻率參考 | 1×10 -6 | |
| 用 |
1×10 -7 | |
| 實時頻譜分析儀 | ||
| 實時RF帶寬 | 100 Hz至40 MHz | |
| A / D轉換器 | 128 Msample / s，16位 | |
| 窗 | 布萊克曼哈里斯，高斯，平頂，長方形，漢寧，凱撒 | |
| 每個跡線的測量點 | 801 | |
| 分辨率帶寬 | 實時RF帶寬/（100到400），取決於窗口 | |
| 每秒的光譜數量 | 250 000 / s | |
| 頻譜圖更新率 | 10 000 / s | |
| 屏幕更新率 | 30 / s的 | |
| 探測器 | 平均（線性或RMS），最大峰值，最小峰值，採樣 | |
| 跟踪功能 | 最大保持，最小保持，平均 | |
| FMT | ||
| 頻率分辨率 | 實時帶寬/ 801 | |
| 觸發跨度 | 實時RF帶寬 | |
| 動態範圍 | 比參考電平低0 dB至-80 dB | |
| 頻譜分析儀 | ||
| 帶寬 | ||
| 分辨率帶寬 | 標準過濾器 | 1 Hz至10 MHz |
| 標準過濾器，ZERO SPAN | 1Hz至10MHz，20MHz，40MHz | |
| FFT掃描 | 1 Hz至300 kHz | |
| 頻道過濾器 | 100 Hz至5 MHz | |
| 視頻過濾器 | 1Hz至10MHz，20MHz， 28MHz，40MHz |
|
| I / Q解調帶寬 | 40 MHz | |
| 顯示的平均噪音水平 | ||
| 顯示的平均噪音水平 | 1 GHz | -152 dBm（1 Hz） |
| 30 GHz | -150 dBm | |
| 顯示的平均噪聲電平與前置放大 器，R＆S ® FSV-B22或R＆ S®FSV-B24選項 | 1 GHz | -163 dBm |
| 30 GHz | -162 dBm | |
| 互調 | ||
| TOI | f <3.6 GHz | 16 dBm |
| 動態範圍 | ||
| WCDMA ACLR | 70分貝 | |
| 有噪音補償 | 73分貝 | |
| 相位噪聲 | ||
| 1 GHz載波頻率 | 從載波偏移10 kHz | -106 dBc（1 Hz） |
| 從載波偏移100 kHz | -115 dBc（1 Hz） | |
| 載波偏移1 MHz | -134 dBc（1 Hz） | |
| 總測量不確定度 | f <7 GHz | 0.4分貝 |
