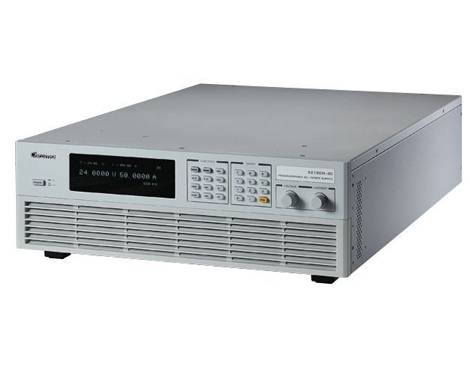

致茂電子最新推出太陽電池陣列模擬電源，型號 62000H-S系列提供最高可模擬太陽電池陣列的開 路電壓(Voc)達1000V及短路電流(Isc)達25A于3U 高電源模組，且具有響應快速之設計以模擬太陽 電池的輸出I-V曲線，此可應用於光伏逆變器、微 逆變器及太陽能充電器的最大功率追蹤(MPPT)效 能測試。

此62000H-S系列具有高速100kHz的數字化資料擷 取連續量測線路及數位濾波機制，及高速25kHz 的D/A控制，此可精准地模擬I-V曲線，並且可響 應光伏逆變器的拉載市電漣波效應於I-V曲線模 擬時，單機內建EN50530 & Sandia太陽電池數學 模型，使用者可簡單地於單機前面板設定太陽電 池I-V特性(Voc/Isc/Vmp/Imp)後輸出一模擬太陽電 池陣列I-V曲線予光伏逆變器測試其靜態MPPT效 能。

另外實際太陽電池(Solar Array)陣列會因天候如 照度、溫度、雲遮或下雨而影響輸出I-V曲線， 此62000H-S系列單機可讓使用者儲存100條I-V曲 線，且可設定每條曲線欲執行輸出時間，此可讓 使用者測試光伏逆變器於不同地區下天候條件的 長時間最大功率追蹤效能。

62000H-S系列具備16bit高解析度的數位控制及 精准的電壓及電流量測機制，並搭配圖形化操作 軟體(Softpanel)，此可即時地測試及顯示光伏逆 變器的最大功率追蹤狀況，且測試MPPT EFF%讀 值，另外使用者可選擇欲儲存的量測讀值於軟體 上。

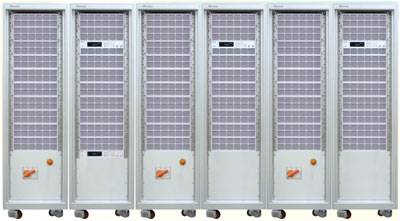

大功率太陽電池陣列模擬需求於商業用及發電 站用光伏逆變器測試時，使用者可簡單地並聯 方式連接二台或多台電源模組以達到1.5MW。 62000H-S系列電源供應器具有主/從並聯控制模 式達10台150kW輸出，使並聯操作模式快速又簡 易，在此模式中，使用者只需透過前面板或遠端 數位控制主(Master unit)單機，系統會自動將設 定數值下載資料到從屬(Slave unit)單機，具有高 速同步訊號控制處理，且系統具有自動均流控 制。

62000H-S 系列直流電源供應器操作非常簡 單，從前面板按鍵或遠端控制器經由標準的 USB/RS232/RS485/APG控制介面與選購的GPIB& Ethernet控制介面。其具有3U精巧尺寸，可毫無 困難的以標準機架堆迭於機臺上。

太陽電池陣列模擬I -V曲線電源

型號62000H-S系列具有響應快、可控制、重複性、高穩定性及精准性的模擬I-V曲線直流電源，於單機內建EN50530 & Sandia的SAS模型可簡單且方 便設定Voc、Isc、Vmp及Imp等參數後產生一I-V曲線輸出，另外具有I-V Program功能可儲存100條不同照度及溫度下的I-V曲線於記憶體內，並且可 以設定每一條I-V曲線執行時間(1-15,000S)，此外也提供一Table模式允許使用者透過數位介面存入128~4096點的V&I 陣列功能，可讓使用者編輯任 何遮罩的I-V曲線，以上非常適合驗證光伏逆變器(PV Inverter)如下性能:

• 設計&驗證光伏逆變器的最大功率追蹤線路及演算機制
• 驗證逆變器可允許的操作輸入電壓上&下限
• 驗證逆變器的最大功率點可允許的操作輸入電壓上&下限
• 驗證逆變器的靜態最大功率追蹤效率
• 量測及驗證逆變器的Overall E‑% & Conversion E‑% *
• 驗證逆變器於動態曲線變化的最大功率追蹤效能 (內建EN50530, Sandia, CGC/GF004, NB/T 32004 法規測試)
• 驗證逆變器於早晨至黃昏變化下的最大功率追蹤效能
• 驗證逆變器的最大功率追蹤機制於太陽電池被雲或樹遮罩下的I-V曲線
• 模擬實際環境溫度下的I-V曲線搭配燒機房做逆變器崩應測試
  *需搭配額外功率分析儀做量測。
