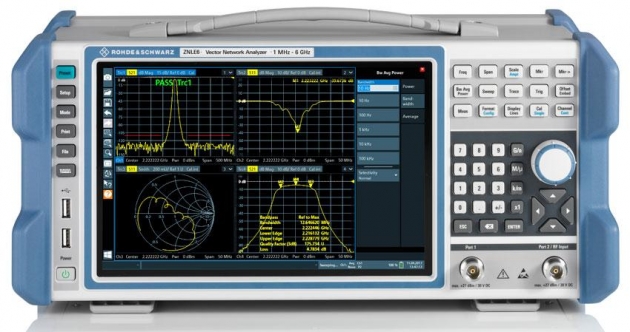

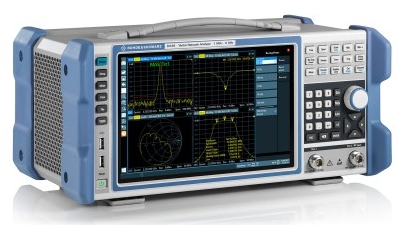

R＆S ZNLE 矢量網絡分析儀
重要事實
- 頻率範圍從1 MHz到3 GHz或1 MHz到6 GHz
- 雙端口矢量網絡分析儀，帶有完整的S參數測試裝置，用於無源元件的雙向測量
- 寬動態範圍高達120 dB（典型值）
- 測量帶寬從1 Hz到500 kHz
- 快速測量，即401點為8.7 ms（100 kHz IFBW，200 MHz跨度，關閉）
- 體積小（深度24厘米），重量輕（6千克）
- 帶有10.1“WXGA觸摸屏的獨立儀器
- Windows 10操作系統
- 型錄下載
加入詢問車
重要事實
- 頻率範圍從1 MHz到3 GHz或1 MHz到6 GHz
- 雙端口矢量網絡分析儀，帶有完整的S參數測試裝置，用於無源元件的雙向測量
- 寬動態範圍高達120 dB（典型值）
- 測量帶寬從1 Hz到500 kHz
- 快速測量，即401點為8.7 ms（100 kHz IFBW，200 MHz跨度，關閉）
- 體積小（深度24厘米），重量輕（6千克）
- 帶有10.1“WXGA觸摸屏的獨立儀器
- Windows 10操作系統
- 型錄下載
產品說明
簡要描述;簡介
在R＆S ® ZNLE使得矢量網絡分析儀測量一樣容易ABC：易於配置，易於校準，容易測量。著名的高品質的設計，創新的用戶界面和其小巧的尺寸使得R＆S ®基本VNA應用ZNLE理想。
在R＆S ® ZNLE是可以用於S參數S11，S21，S12和S22上的無源元件的雙向測量的兩端口矢量網絡分析儀。訂購的RR＆S ® ZNLE只需要做出兩個決定：頻率範圍以及是否不需要GPIB接口。
該分析儀可配置1兆赫至3千兆赫（R＆S的頻率範圍® ZNLE3）或1 MHz至6 GHz（R＆S ® ZNLE6）。可選的GPIB接口，可以連接的控制器來遠程控制R＆S ® ZNLE。作為一個獨立的儀器中，R＆S ® ZNLE不需要外部PC配置設置。您可以在打開儀器後立即開始測量。
特點與優勢
- 一種性能穩定的經濟型儀器
-
小型矢量網絡分析儀
-
低軌跡噪聲高精度
-
高測量速度
-
具有多點觸摸屏的用戶界面
-
寬10.1“WXGA觸摸屏
-
結構清晰的用戶界面
-
撤銷/重做軟鍵可實現用戶友好的操作
-
完全集成的上下文相關幫助菜單
-
用於實驗室的標準儀器
-
校准單元用於快速校準
-
去嵌入功能和夾具補償
-

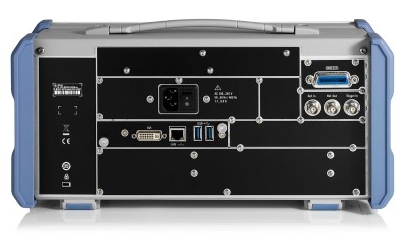

可通過LAN和GPIB選件進行遠程控制
產品規格
| ZNLE | ||
| 頻率範圍 | R＆S ® ZNLE6 | 1 MHz至6 GHz |
| R＆S ® ZNLE3 | 1 MHz至3 GHz | |
| 測量時間 | 201點，100 kHz IFBW，200 MHz跨度，全雙端口校準 | 9.6毫秒 |
| 數據傳輸 | IEC / IEEE（201分） | 3.0毫秒（典型值） |
| 具有1 Gbit / s LAN的HiSLIP | （典型值）。2.5毫秒 | |
| 動態範圍 | 10 Hz測量帶寬 | 高達> 120 dB（典型值） |
| 輸出功率 | 高達+2 dBm（典型值） | |
| 測量帶寬 | 1 Hz至500 kHz（步長為1 / 1.5 / 2/3/5/7） | |
| 頻率分辨率 | 1赫茲 | |
| 每條跡線的測量點 | 1至5001 | |
| 操作系統 | Windows 10 |
|
