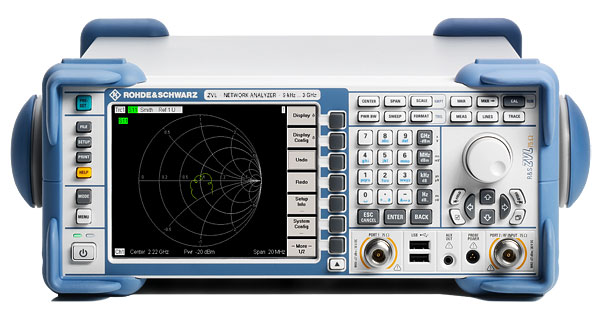

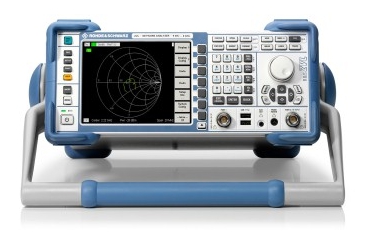

R&S ZVL 矢量網絡分析儀
關鍵事實
- 可選的頻譜分析和數字通信標準
- 用於顯示所有四個S參數的雙向測試裝置
- R＆S ® ZVL3-75：75Ω矢量網絡分析儀用於電視和CATV測量
- Multitrace顯示，用於顯示所有相關參數
- 用於檢測電纜故障的距離到故障測量
- 時域分析
- USB連接器，用於R＆S ® NRP-Z功率傳感器系列進行精確的功率測量
- 內置電池和12 V DC操作
- 小巧，小巧，輕便，便攜（
加入詢問車
關鍵事實
- 可選的頻譜分析和數字通信標準
- 用於顯示所有四個S參數的雙向測試裝置
- R＆S ® ZVL3-75：75Ω矢量網絡分析儀用於電視和CATV測量
- Multitrace顯示，用於顯示所有相關參數
- 用於檢測電纜故障的距離到故障測量
- 時域分析
- USB連接器，用於R＆S ® NRP-Z功率傳感器系列進行精確的功率測量
- 內置電池和12 V DC操作
- 小巧，小巧，輕便，便攜（
產品說明
簡要描述;簡介
在R＆S ® ZVL是在緊湊級具有成本效益的，強大的，便攜式網絡分析儀，並因此理想地用於開發，生產和服務的使用。它是將網絡分析儀，頻譜分析儀和功率計的功能集成在一個盒子中的唯一儀器，因此可以極大地提高您的工作效率。
特點與優勢
- 完整的單端口（OSM），全雙端口（TOSM）和單路雙端口校準
- 測量S參數，阻抗，導納和穩定性
- 結果輸出為史密斯圓圖，倒轉史密斯圓圖，幅度和相位，極坐標圖，實數，虛數，群延遲，VSWR
- 無限數量1）的痕跡和通道; 在單個圖中疊加顯示不同通道的跡線
- 跡線評估：最大值，最小值，峰峰值，RMS，平均值，標準偏差，電氣長度，相位延遲
- 帶通濾波器評估中心頻率，帶寬，紋波，品質因數，衰減等。
- 可選的頻譜分析儀的功能（R＆S ® ZVL-K1）具有完全的網絡分析儀的能力可用在同一時間
1）受可用RAM容量的限制
產品規格
網絡分析
| 頻率範圍 | 9 kHz（典型值5 kHz）至3 GHz / 6 GHz / 13.6 GHz | |
| 測量時間（100 kHz IF帶寬的201個測試點，帶標準化校準） | <50毫秒 |
|
| 數據傳輸時間（201個測試點） | ||
| 通過RSIB超過100 Mbit / s LAN | 1.5毫秒 | |
| 10 Hz測量帶寬（20 MHz至3 GHz）的動態範圍 | > 115 dB，典型值。123 dB（ZVL3，ZVL6） > 100 dB，典型值。105 dB（ZVL13） |
|
| 輸出功率範圍 | -50 dBm至0 dBm，典型值。-60 dBm至+10 dBm（ZVL3，ZVL6和ZVL3-75） | |
| 測量帶寬 | 以1/2/5步進10 Hz至500 kHz | |
| 跟踪噪音 | <0.005 dB（10 MHz以上有效值） | |
| 接收器步進衰減器（最大標稱輸入功率） | 0 dB至30 dB | |
| 通道數，圖表，跡線 | > 100 1） | |
| 每條跡線的測試點數 | 2至4001 | |
| 操作系統 | Windows XP Embedded | |
| 重量（不含電池） | <7公斤（15.43磅） | |
| 1）受可用RAM容量的限制 | ||
| 頻率範圍 | 9 kHz至3 GHz / 6 GHz / 13.6 GHz | |
| 頻率不確定 | 1×10 -6 | |
| 隨著R＆S ® FSL-B4選項 | 1×10 -7 | |
| 分辨率帶寬 | ||
| 標準 | 以1/3級為300 Hz至10 MHz，零跨度為20 MHz | |
| 隨著R＆S ® FSL-B7選項 | （1 Hz）10 Hz至10 MHz，1/3步 | |
| 視頻帶寬 | 10 Hz至10 MHz | |
| I / Q解調帶寬 | 20 MHz | |
| SSB相位噪聲為500 MHz | （典型值）。-10 kHz載波偏移時為-103 dBc（1 Hz） | |
| 顯示的平均噪音水平 | ||
| 沒有1 GHz的前置放大器 | <-140 dBm（1 Hz） | |
| 前置放大器頻率為1 GHz | <-156 dBm（1 Hz），典型值。-163 dBm（1 Hz） | |
| 三階截距（TOI） | > +5 dBm，典型值。+12 dBm | |
| 探測器 | 最大/最小峰值，自動峰值，均方根，準峰值，平均值，樣本 | |
| 液位測量不確定度（95％置信水平） | <0.5 dB | |
