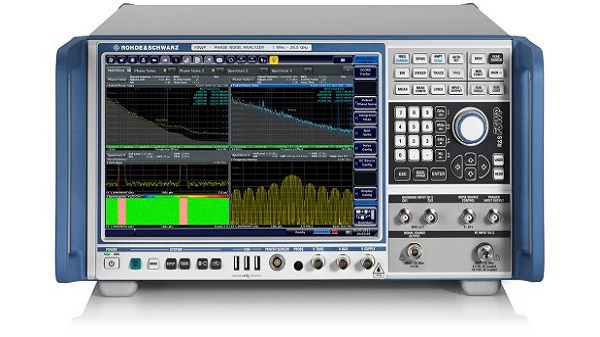

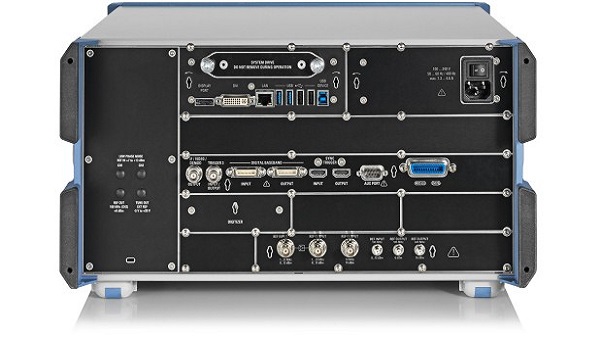

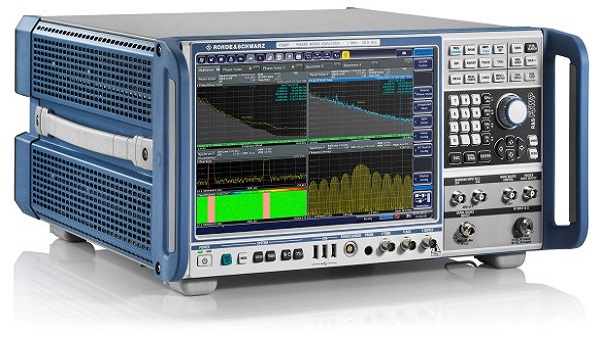

R＆S®FSWP信號和頻譜分析儀
關鍵事實
- 頻率範圍為1 MHz至8 / 26.5 / 50 GHz
- 由於互相關和極低噪聲的內部參考源，相位噪聲測量具有高靈敏度
- （典型值）。-1 GHz載波頻率和10 kHz偏移時為-172 dBc（1 Hz）
（典型值）。-10 GHz 載波頻率和10 kHz偏移時為-158 dBc（1 Hz）
- 同時測量幅度噪聲和相位噪聲
- 只需按一下按鈕，即可測量脈衝源上的相位噪聲
- 用於測量附加相位噪聲的內部源，包括脈衝信號
- 信號和頻譜分析儀和相位噪聲分析儀在一個盒子裡
- 高端信號和頻譜分析儀，10 [n]] Hz至8 / 26.5 / 50 GHz
- 低顯示平均噪聲電平（DANL）為-156 dBm（1 Hz）（無噪聲消除）和高TOI（典型值），動態範圍寬。25 dBm
- 320 MHz信號分析帶寬
- 總測量不確定度：<0.2 dB至3.6 GHz，<0.3 dB至8 GHz
- 觸摸屏操作
- 大型12.1英寸顯示屏，可同時查看多個測量窗口
- 可以並行運行和顯示各種測量應用
- 測量速度快
- 用於VCO表徵的低噪聲內部直流電源
- 自動VCO表徵
- 分析高達8 GHz的寬頻率跳（瞬態）
- 艾倫方差的測量
加入詢問車
關鍵事實
- 頻率範圍為1 MHz至8 / 26.5 / 50 GHz
- 由於互相關和極低噪聲的內部參考源，相位噪聲測量具有高靈敏度
- （典型值）。-1 GHz載波頻率和10 kHz偏移時為-172 dBc（1 Hz）
（典型值）。-10 GHz 載波頻率和10 kHz偏移時為-158 dBc（1 Hz）
- 同時測量幅度噪聲和相位噪聲
- 只需按一下按鈕，即可測量脈衝源上的相位噪聲
- 用於測量附加相位噪聲的內部源，包括脈衝信號
- 信號和頻譜分析儀和相位噪聲分析儀在一個盒子裡
- 高端信號和頻譜分析儀，10 [n]] Hz至8 / 26.5 / 50 GHz
- 低顯示平均噪聲電平（DANL）為-156 dBm（1 Hz）（無噪聲消除）和高TOI（典型值），動態範圍寬。25 dBm
- 320 MHz信號分析帶寬
- 總測量不確定度：<0.2 dB至3.6 GHz，<0.3 dB至8 GHz
- 觸摸屏操作
- 大型12.1英寸顯示屏，可同時查看多個測量窗口
- 可以並行運行和顯示各種測量應用
- 測量速度快
- 用於VCO表徵的低噪聲內部直流電源
- 自動VCO表徵
- 分析高達8 GHz的寬頻率跳（瞬態）
- 艾倫方差的測量
產品說明
簡要描述;簡介
在R＆S ® FSWP相位噪聲分析器和測試儀VCO設有靈敏度得益於非常高的極其低噪聲內部源和互相關。它可以在幾秒鐘內測量高穩定光源（如雷達應用中的相位噪聲）上的相位噪聲。其他選項，如脈衝信號測量，附加相位噪聲（包括脈衝）表徵以及集成的高端信號和頻譜分析，使R＆S®FSWP成為獨特的測試儀器。
特點與優勢
- 以高靈敏度測量相位和幅度噪聲
-
- 來自內部源的極低相位噪聲
- 互相關以改善相位噪聲靈敏度
- 幅度噪聲測量的準確度顯著高於二極管檢測器
- 通過互相關顯示靈敏度的提高
- 頻率偏移達到最大輸入頻率
- 艾倫方差的測量
- 只需按一下按鈕，即可對脈衝源進行相位噪聲測量
- 簡單的測試設置
- 儘管脫敏，但靈敏度高
- 自動脈衝參數測量
- 用於測量附加相位噪聲的內部源，也可用於測量脈衝信號
- 簡單快速的測量
- 通過互相關提高靈敏度
- 脈衝信號上的殘餘相位噪聲
- 外部源的附加輸入
- 測量脈衝信號的相位和幅度穩定性
- 信號和頻譜分析儀以及高達50 GHz的相位噪聲分析儀在一個盒子中
- 簡單，成本優化的測試設置
- 值得投資
- 高端信號和頻譜分析儀
- 測量速度快
- 非常適合生產應用
- 加快發展
- 用於VCO表徵的低噪聲內部直流電源
- 完整的VCO表徵
- 測量高次諧波
- 相對於調諧電壓的相位噪聲
- 測量瞬態或跳頻（瞬態分析）
- 高達8 GHz的帶寬，用於頻率和相位分析
- 觸發相位或頻率偏差
產品規格基本單位 頻率 頻率範圍，RF輸入 相位噪聲，幅度噪聲測量 R＆S ® FSWP8 1 MHz至8 GHz R＆S ® FSWP26 1 MHz至26.5 GHz R＆S ® FSWP50 1 MHz至50 GHz 相位噪聲測量 測量結果 SSB相位噪聲，雜散信號，積分RMS相位偏差，殘餘FM，時間抖動 偏移頻率範圍 輸入信號≤3,33GHz 10 mHz至30％的載波頻率 輸入信號> 3,33 GHz 10 mHz至1 GHz 用R＆S的相位噪聲的靈敏度® FSWP-B60選項（無。相關性= 1，起始偏移= 1赫茲）1） RF輸入頻率 從承運人抵消 1赫茲 10赫茲 100赫茲 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz ≥30MHz 10 MHz -96 -128 -140 -158 -170 -170 -170 - - 100 GHz -76 -108 -136 -163 -170 -173 -175 -175 -175 1 GHz -56 -88 -116 -143 -166 -173 -173 -173 -173 3 GHz -46 -78 -106 -133 -156 -158 -163 -170 -170 7 GHz -39 -71 -99 -130 -152 -153 -157 -166 -166 10 GHz -36 -68 -96 -128 -147 -150 -155 -173 -173 16 GHz -32 -64 -92 -124 -143 -146 -151 -170 -170 26 GHz -28 -60 -88 -120 -139 -142 -147 -166 -166 50 GHz -22 -54 -82 -114 -133 -136 -141 -160 -160 用R＆S的相位噪聲的靈敏度® FSWP-B61選項（無。相關性= 1，起始偏移= 1赫茲）1） RF輸入頻率 從承運人抵消 1赫茲 10赫茲 100赫茲 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz ≥30MHz 10 MHz -108 -130 -142 -160 -170 -170 -170 - - 100 MHz -92 -115 -140 -166 -170 -173 -175 -175 -175 1 GHz -72 -95 -120 -150 -166 -173 -173 -173 -173 3 GHz -62 -85 -110 -140 -156 -158 -163 -170 -170 7 GHz -55 -78 -103 -133 -152 -153 -157 -166 -166 10 GHz -52 -75 -100 -133 -152 -153 -157 -173 -175 16 GHz -48 -71 -96 -129 -148 -149 -153 -170 -171 26 GHz -44 -67 -92 -125 -144 -145 -149 -166 -167 50 GHz -38 -61 -86 -119 -138 -139 -143 -160 -161 幅度噪聲測量 偏移頻率範圍 輸入信號≤100MHz 10 mHz至30％的載波頻率 輸入信號> 100 MHz 10 mHz至30 MHz AM噪聲靈敏度1） RF輸入頻率 從承運人抵消 1赫茲 10赫茲 100赫茲 1 kHz 10 kHz 100 kHz 1 MHz 10 MHz 30 MHz 1 GHz -105 -120 -135 -150 -158 -165 -165 -165 -165 殘留相位噪聲測量（R＆S ® FSWP-B64選項），內部源 信號源 頻率範圍 R＆S ® FSWP8 10 MHz至8 GHz R＆S ® FSWP26 10 MHz至18 GHz R＆S ® FSWP50 10 MHz至18 GHz 附加相位噪聲測量 偏移頻率範圍 輸入信號≤100MHz 10 mHz至30％的載波頻率 輸入信號> 100 MHz 10 MHz至30 MHz AM噪聲靈敏度1） RF輸入頻率 從承運人抵消 1赫茲 10赫茲 100赫茲 1 kHz 10 kHz 100 kHz 1 MHz 3 MHz 1 GHz -115 -123 -137 -147 -160 -165 -165 -161 10 GHz -85 -104 -120 -138 -148 -154 -164 -160 1）以dBc（1 Hz）為單位的值。
R＆S ® FSWP-B1信號和頻譜分析儀選項 頻率範圍 R＆S ® FSWP8 10 Hz至8 GHz R＆S ® FSWP26 10 Hz至26.5 GHz R＆S ® FSWP50 10 Hz至50 GHz 每年老化 ±1×10 -7 /年 用R＆S ® FSWP-B4選項 ±3×10 -8 /年 分辨率帶寬 標準過濾器 使用R＆S®FSWP-B8選項時，1 Hz至10 MHz：另外還有20 MHz，50 MHz，80 MHz RRC過濾器 18 kHz（NADC），24.3 kHz（TETRA），3.84 MHz（3GPP） 通道過濾器 100 Hz至5 MHz 視頻過濾器 1 Hz至10 MHz I / Q解調帶寬 10 MHz 用R＆S ® FSWP-B80選項 80 MHz 用R＆S ® FSWP-B320選項 320 MHz 顯示的平均噪音水平（DANL） 2 GHz （典型值）。-150 dBm（1 Hz） 8 GHz （典型值）。-150 dBm（1 Hz） 20 GHz （典型值）。-145 dBm（1 Hz） 40 GHz （典型值）。-137 dBm（1 Hz） DANL帶前置放大器 8 GHz （典型值）。-162 dBm（1 Hz） 20 GHz （典型值）。-160 dBm（1 Hz） 40 GHz （典型值）。-156 dBm（1 Hz） 相位噪聲 1 GHz載波頻率，10 kHz偏移 （典型值）。-138 dBm（1 Hz） 總測量不確定度 <8 GHz <0.4 dB
