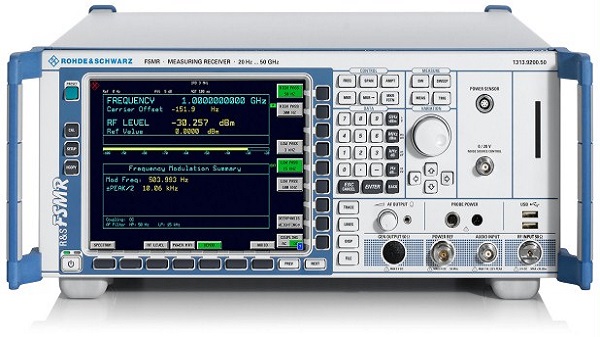

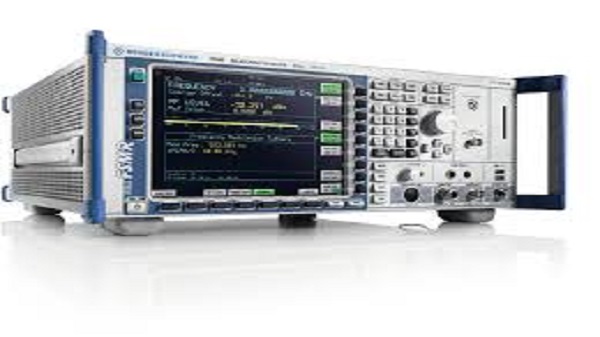

R＆S®FSMR信號和頻譜分析儀
關鍵事實
- 頻率範圍從20 Hz到3 / 26.5 / 43/50 GHz
- 高精度液位校準器，測量範圍寬，範圍為+30 dBm至-140 dBm
- 高精度水平校準器
- 調製分析儀
- 具有THD和SINAD測量功能的音頻分析儀
- 功率計R＆S的連接® NRP-ZXX功率傳感器
- 高性能頻譜分析儀
- 型錄下載
加入詢問車
關鍵事實
- 頻率範圍從20 Hz到3 / 26.5 / 43/50 GHz
- 高精度液位校準器，測量範圍寬，範圍為+30 dBm至-140 dBm
- 高精度水平校準器
- 調製分析儀
- 具有THD和SINAD測量功能的音頻分析儀
- 功率計R＆S的連接® NRP-ZXX功率傳感器
- 高性能頻譜分析儀
- 型錄下載
產品說明
簡要描述;簡介
的R＆S ® FSMR測量接收機已專門設計來處理涉及信號發生器的校準測量任務和固定或可調衰減器。
特點與優勢
- 液位校準 - 精確，可重複且簡單
-
- 出色的線性度和水平穩定性
- 對頻率漂移和殘餘FM具有高容差
- 易於操作，可在很寬的範圍內進行液位校準
- 直接連接功率傳感器，實現精確的功率測量
- 帶集成功率分配器的功率傳感器模塊
- 控制所有功能，包括 前面板或通過IEC / IEEE總線或LAN的功率計
- 許多支持的功率計
- 自動VSWR校正
- 調製和音頻分析變得簡單
- 調製深度，頻率偏差和相位偏差的測量
- 音頻分析，自動測量調製頻率，THD和SINAD
- 在頻域和時域中顯示音頻信號和解調信號
- 用於校準調製發生器的音頻輸入
- 多功能，高性能的頻譜分析
- 全功能頻譜分析儀
- 完整的探測器選擇
- 多功能分辨率濾波器特性和大帶寬
- 全方位的分析功能
產品規格R＆S ® FSMR3 R＆S ® FSMR26 R＆S ® FSMR43 R＆S ® FSMR50 頻率範圍 20 Hz至3.6 GHz 20 Hz至26.5 GHz 20 Hz至43 GHz 20 Hz至50 GHz 參考頻率 老化：1×10 -7 /年，可選2×10 -8 /年 絕對功率測量 使用R＆S ® NRP-ZXX功率傳感器或外部功率計 不確定 用R＆S ® / NRP-Z27 -Z37：0.083分貝（高達4.2千兆赫，15℃至35℃） 相對水平測量 測量範圍 +30 dBm至-140 dBm，具體取決於頻率 線性度（+20 dBm至-140 dBm） 每10 dB步長±0.01 dB±0.005 dB AM調製測量 調製深度 0％到100％ 測量不確定度 讀數的1％，50 Hz至50 kHz;
讀數的0.4％，90 Hz至150 Hz，範圍為5％至99％調製頻率 10 Hz至100 kHz 固有的失真 0.3％ FM調製測量 頻率偏差 最大。500 kHz 測量不確定度 讀數的1％，50 Hz至100 kHz 調製頻率 10 Hz至200 kHz 固有的失真 0.1％ φM調製測量 相位偏差 最大。10 000拉德 測量不確定度 讀數的1％，50 Hz至100 kHz 調製頻率 10 Hz至100 kHz 固有的失真 0.1％ 音頻測量 頻率範圍 DC，20 Hz至1 MHz 等級範圍 0.4 V，4 V 測量不確定度 讀數的1％，20 Hz至100 kHz 頻譜分析儀 頻率範圍 20 Hz至3.6 GHz 20 Hz至26.5 GHz 20 Hz至43 GHz 20 Hz至50 GHz 分辨率帶寬 10 Hz至50 MHz; FFT濾波器：1 Hz至30 kHz; 通道過濾器; EMI帶寬 視頻帶寬 1 Hz至10 MHz 顯示的平均噪音水平（RBW 1 Hz） 1 GHz （典型值）。-158 dBm （典型值）。-156 dBm （典型值）。-156 dBm （典型值）。-156 dBm 26 GHz - （典型值）。-151 dBm （典型值）。-151 dBm （典型值）。-151 dBm 43 GHz - - （典型值）。-140 dBm （典型值）。-140 dBm 50 GHz - - - （典型值）。-133 dBm 跟踪探測器 最大峰值，最小峰值，自動峰值，採樣，RMS，平均值，準峰值 相位噪聲 （典型值）。載波頻率為10 kHz時為-133 dBc（1 Hz），載波頻率為640 MHz 掃一掃時間 跨度> 10 Hz 2.5毫秒到16 000秒 跨度0 Hz（零跨度） 1μs至16 000 s 圖像頻率抑制 f <3.6 GHz （典型值）。110分貝 f> 3.6 GHz - 0 dB ˚F> 3.6千兆赫，
與R＆S ® FSMR-B2的選擇- （典型值）。100分貝
