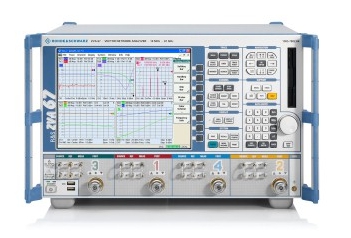

R＆S®ZVA矢量網絡分析儀
- 關鍵事實
- 線性和非線性放大器和混頻器測量
- 噪聲係數測量
- 脈衝輪廓測量，分辨率為12.5 ns
- 真正的差分測量，用於可靠地表徵具有平衡端口的有源器件
- 高輸出功率典型值。> 18 dBm
- 寬動態範圍典型。> 140 dB
- 高測量速度<每個測試點3.5μs
- 寬IF帶寬：1/5/30 MHz
- 多種校準技術：TOSM，TRL / LRL，TOM，TRM，TNA，UOSM
- 自動校准單元
- 有和沒有LO訪問的混頻器的相位和群延遲測量
- 頻率範圍：300 kHz到8千兆赫（R＆S ® ZVA8），10 MHz至GHz的24/40/50/67/110（R＆S ® ZVA24 / 40/50 /一百一分之六十七）
- 型錄下載
加入詢問車
- 關鍵事實
- 線性和非線性放大器和混頻器測量
- 噪聲係數測量
- 脈衝輪廓測量，分辨率為12.5 ns
- 真正的差分測量，用於可靠地表徵具有平衡端口的有源器件
- 高輸出功率典型值。> 18 dBm
- 寬動態範圍典型。> 140 dB
- 高測量速度<每個測試點3.5μs
- 寬IF帶寬：1/5/30 MHz
- 多種校準技術：TOSM，TRL / LRL，TOM，TRM，TNA，UOSM
- 自動校准單元
- 有和沒有LO訪問的混頻器的相位和群延遲測量
- 頻率範圍：300 kHz到8千兆赫（R＆S ® ZVA8），10 MHz至GHz的24/40/50/67/110（R＆S ® ZVA24 / 40/50 /一百一分之六十七）
- 型錄下載
產品說明
對於R＆S ® ZVA50 /一百十分之六十七見下文
| R＆S ® ZVA8 | R＆S ® ZVA24 | R＆S ® ZVA40 | |
| 測試端口數量 | 2或4 | ||
| 頻率範圍 | |||
| 每條跡線的測試點數 | 1至60001 | ||
| 測量帶寬 | 1 Hz至1 MHz（帶選件：最高30 MHz） | ||
| 最大。內部來源的數量 | 2 | 4 | 4 |
| 操作系統 | Windows XP Embedded | ||
| 10 Hz測量帶寬的動態範圍： | |||
| 在測試端口之間 | |||
| 使用直接接收器 | |||
| 功率範圍（典型值） | |||
| 帶有可選的步進衰減器 | 發電機步進衰減器將輸出功率範圍的下限延長70 dB | ||
| 每個測試點的測量時間 | <3.5μs（1 MHz測量帶寬） | ||
| 數據傳輸時間（201個測量點）： | |||
| 通過IEC / IEEE總線 | <2.9毫秒 | ||
| 通過VX11超過100 Mbit / s LAN | <1.3毫秒 | ||
| 通過RSIB超過100 Mbit / s LAN | <0.7毫秒 | ||
| 切換通道之間的時間 | <1毫秒（不超過2001分） | ||
| 儀器設置之間的切換時間 | <10毫秒（不超過2001分） | ||
| R＆S ® ZVA50 | R＆S ® ZVA67 | R＆S ® ZVA110 | |
| 測試端口數量 | 2或4 | 2（基體單元 R＆S ® ZVA67： 4端口） |
|
| 頻率範圍 | |||
| 每條跡線的測試點數 | 1至60001 | ||
| 測量帶寬 | 1 Hz至1 MHz（帶選件：最高30 MHz） | ||
| 最大。內部來源的數量 | 2 | 4 | 4（基本單元 R＆S ® ZVA67） |
| 操作系統 | Windows XP Embedded | ||
| 10 Hz測量帶寬的動態範圍： | |||
| 在測試端口之間 | |||
| 使用直接接收器 | N / A | ||
| 測試端口的輸出功率 | |||
| 功率範圍（典型值） | |||
| 帶有可選的步進衰減器 | 發電機步進衰減器將 輸出功率範圍的下限延長50 dB |
（無步進氣動） | |
| 每個測試點的測量時間 | <3.5μs（1 MHz測量帶寬） | ||
| 數據傳輸時間（201個測量點）： | |||
| 通過IEC / IEEE總線 | <2.9毫秒 | ||
| 通過VX11超過100 Mbit / s LAN | <1.3毫秒 | ||
| 通過RSIB超過100 Mbit / s LAN | <0.7毫秒 | ||
| 切換通道之間的時間 | <1毫秒（不超過2001分） | ||
| 儀器設置之間的切換時間 | <10毫秒（不超過2001分） | ||
