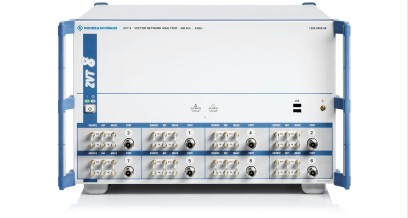

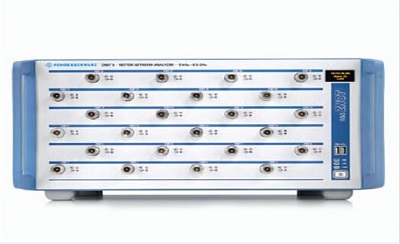

R＆S®ZVT矢量網絡分析儀
重要事實
- 多端口測量，避免因矩陣控製而造成的任何時間損失
- 靈活配置測試端口，實現平衡和單端測量
- 真差分測量和相干信號生成
- 通過在多個DUT上進行並行測量來提高性能
- 多通道接收器，具有通道的同步採樣，例如用於天線陣列上的相位測量
- 自動校准單元
- 脈衝點和脈衝輪廓測量，最多16個接收器
- 至多3（R＆S ® ZVT20）或4（R＆S ® ZVT8），用於有源器件靈活，高效的測量，如（雙）轉換發射機，接收機等內部源
- 型錄下載
加入詢問車
重要事實
- 多端口測量，避免因矩陣控製而造成的任何時間損失
- 靈活配置測試端口，實現平衡和單端測量
- 真差分測量和相干信號生成
- 通過在多個DUT上進行並行測量來提高性能
- 多通道接收器，具有通道的同步採樣，例如用於天線陣列上的相位測量
- 自動校准單元
- 脈衝點和脈衝輪廓測量，最多16個接收器
- 至多3（R＆S ® ZVT20）或4（R＆S ® ZVT8），用於有源器件靈活，高效的測量，如（雙）轉換發射機，接收機等內部源
- 型錄下載
產品說明
在R＆S ® ZVT8 / R＆S ®從ZVT20 羅德與施瓦茨是第一個真正的八端口/六端口矢量網絡分析儀從300千赫到8GHz / 10MHz到20GHz的頻率範圍。在R＆S ® ZVT8包含多達四個內部發電機和多達16個接收器。在R＆S ® ZVT20包括多達三個內部發生器和多達12個接收器。這與每兩個測試端口一個發電機獨特的概念使得R＆S ® ZVT理想的互調的測量，即使在混合器，（真）差分平衡測量，多接收機測量結果與在生產天線或高吞吐量和效率。
| 測試端口數量 | 2到8（R＆S ® ZVT8） 2至6（R＆S ® ZVT20） |
|
| 頻率範圍 | 300 kHz到8千兆赫（R＆S ® ZVT8） 10兆赫至20GHz（R＆S ® ZVT20） |
|
| 每個測試點的測量時間 | ||
| 在1 MHz IF 帶寬 | <3.5μs | |
| 每個測試點的採樣時間 | ||
| 在5MHz的IF 帶寬（與R＆S ® ZVA-K17option） | 430 ns | |
| 測量時間（201個測試點） | 4.5毫秒 | |
| 數據傳輸時間（201個測試點） | ||
| 通過IEC / IEEE總線 | <2.9毫秒 | |
| 通過VX11超過100 Mbit / s LAN | <1.3毫秒 | |
| 通過RSIB超過100 Mbit / s LAN | <0.7毫秒 | |
| 切換時間 | ||
| 在渠道之間 | <1毫秒 | |
| 在儀器設置之間 | <10毫秒 | |
| 測試端口之間10 Hz測量帶寬的動態範圍 | 128 dB，典型值。138分貝（R＆S ® ZVT8） 120分貝，典型值。133分貝（R＆S ® ZVT20） |
|
| 測試端口的輸出功率 | > 13 dBm，典型值。15 dBm | |
| 功率掃描範圍 | > 50 dB，典型值。高達60 dB | |
| 中頻帶寬 | ||
| 標準 | 1 Hz至1 MHz | |
| 用R＆S ® ZVA-K17option | 5 MHz（10 MHz有限制） | |
| 用R＆S ® ZVA-K7option | 10 MHz（30 MHz有限制） | |
| 通道數，圖表，跡線 | 每個> 100 | |
| 每條跡線的測試點數 | 1至60001 | |
| 操作系統 | Windows XP Embedded | |
