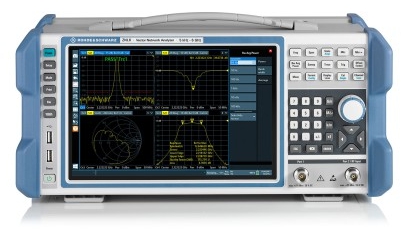

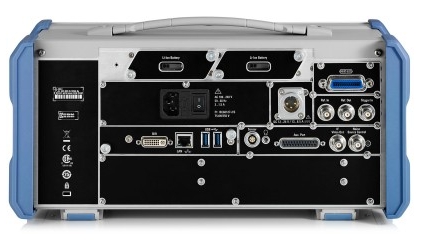

R＆S®ZNL矢量網絡分析儀
關鍵事實
- 從5 kHz至3 GHz（R＆S的頻率範圍® ZNL3）或5千赫至6GHz（R＆S ® ZNL6）
- 用於雙向測量的雙端口矢量網絡分析儀
- 通用儀器概念：
- 矢量網絡分析儀
- 完全集成的頻譜分析儀的選項（R＆S ® ZNL3）
- 顯示功率計測量值
- 寬動態範圍典型。130分貝
- 輸出功率範圍從-40 dBm到典型值。+ 3 dBm
- 測量帶寬從1 Hz到500 kHz
- 快速測量，即401點為16.7 ms（100 kHz IFBW，200 MHz跨度，2端口TOSM（SOLT））
- 體積小，重量輕（6千克至8千克）
- 可選電池組
- 視窗10 ®操作系統
- 型錄下載
加入詢問車
關鍵事實
- 從5 kHz至3 GHz（R＆S的頻率範圍® ZNL3）或5千赫至6GHz（R＆S ® ZNL6）
- 用於雙向測量的雙端口矢量網絡分析儀
- 通用儀器概念：
- 矢量網絡分析儀
- 完全集成的頻譜分析儀的選項（R＆S ® ZNL3）
- 顯示功率計測量值
- 寬動態範圍典型。130分貝
- 輸出功率範圍從-40 dBm到典型值。+ 3 dBm
- 測量帶寬從1 Hz到500 kHz
- 快速測量，即401點為16.7 ms（100 kHz IFBW，200 MHz跨度，2端口TOSM（SOLT））
- 體積小，重量輕（6千克至8千克）
- 可選電池組
- 視窗10 ®操作系統
- 型錄下載
產品說明
簡要描述;簡介
射頻應用的測量設備必須符合高質量標準。儀器應易於使用，並提供高通用性。快速測量和可靠的性能至關重要。隨著R＆S ® ZNL，羅德與施瓦茨超過了這些預期，並提供更：矢量網絡分析，頻譜分析儀和功率計測量統一在一個單一，緊湊的儀器使得R＆S ® ZNL通用的多面手。
特點與優勢
- 三合一分析儀：緊湊型矢量網絡分析儀
-
- 穩定的射頻性能
- 多種功能，如校准單元支持，用於生產和實驗室
- 時域和故障距離
- 緊湊型3合1儀器
- 可通過LAN和GPIB選項進行遠程控制
- 三合一分析儀：完全集成的頻譜分析儀
- 集成硬件，實現穩定的RF性能
- 頻譜模式
- 模擬解調
- 數字解調

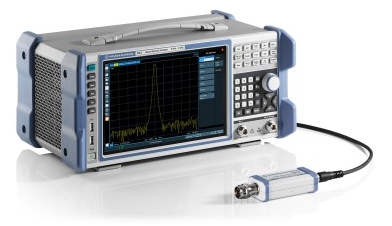

- 三合一分析儀：射頻功率計
- 精確的功率測量
- 具有多點觸摸屏的用戶界面
- 清晰的菜單結構，有效運作
- 寬10.1“顯示屏，方便操作
- 集成PC
- 具有MultiView功能的多種不同測量模式的一體化顯示
- 完全便攜 - 隨時隨地
- 電池和直流電源為需要的儀器供電
- 準備儀器在現場使用的附件
產品規格
| 網絡分析 | ||
| 頻率範圍 | R＆S ® ZNL6 | 5 kHz至3 GHz |
| R＆S ® ZNL3 | 5 kHz至6 GHz | |
| 動態範圍 | > 120 dB（規格）; （典型值）。> 130 dB | |
| 輸出功率 | 0 dBm（規格）; （典型值）。+ 3 dBm | |
| 跟踪噪音 | <0.0035 dB（規格）; （典型值）。<0.0005 dB | |
| 測量速度 | ||
| 掃一掃時間 | 401點，2端口TOSM，200 MHz跨度，100 kHz IFBW | 16.7毫秒 |
| 數據傳輸 | ||
| IEC / IEEE，201分 | （典型值）。3毫秒 | |
| HiSLIP超過1 Gbit / s LAN | （典型值）。2.5毫秒 | |
| 測量參數 | SXY; 波量，比率，阻抗參數（Zxy）; 附著參數（Y）; 穩定因素 | |
| 顯示圖表 | dB mag，phase，Smith，polar，SWR，unwr phase，lin。mag，inv。史密斯，真實，想像，延遲 | |
| 校準程序 | 反射歸一化開放或短路，反射OSM（OSL），增強反射歸一化OM或SM; 傳輸歸一化（響應校準），傳輸歸一化（響應校準），一個路徑兩個端口，TOSM（SOLT） | |
| 測量數據點 | VNA模式 | 1至100 001 |
| SA模式 | 101至100 001 | |
| IFBW | 1 Hz至500 kHz，步長為1 / 1.5 / 2/3/5/7 | |
| 頻譜分析 | ||
| 頻率範圍 | R＆S ® ZNL3-B1 | 5 kHz至3 GHz（分辨率1 Hz） |
| 顯示的平均噪音水平（DANL） | RF衰減0 dB | <-140 dBm（規格）; （典型值）。<-150 dBm |
| 相位噪聲 | 1 GHz，10 kHz偏移 | <-103 dBc（1 Hz）; <-108 dBc（1 Hz） |
| 最大。信號分析帶寬 | 與選項R＆S ® FPL1-B40 | 40 MHz |
| 互調 | ||
| 三階截取點（TOI） | 300 兆赫≤鰭≤3 GHz的 | > 16 dBm（規格）; （典型值）。> 20 dBm |
| 二次諧波截距（SHI） | 900 兆赫≤鰭≤1.5 GHz的 | 70 dBm（標稱值） |
| 一般數據 | ||
| 限制線 | VNA模式 | 單個，分段，上限，下限 |
| 通道 | 在一個VNA設置中 | 沒有限制 |
| 頻道設置 | 最多14個設置 | |
| 痕跡 | VNA模式 | 沒有限制 |
| SA模式 | 6 | |
| 標記 | VNA模式 | 10 +參考 標記（每個跟踪）SA模式 |
| SA模式 | 16 | |
| 操作系統 | Windows 10 | |
| 顯示 | 26.4厘米（10.1英寸），帶觸摸屏的對角WXGA彩色液晶顯示屏 | |
| 尺寸（寬×高×深） | 408 mm×186 mm×235 mm（16.06 in×7.32 in×9.25 in） | |
| 重量 | 取決於配置 | 6公斤至8公斤（13.23磅至17.64磅） |
