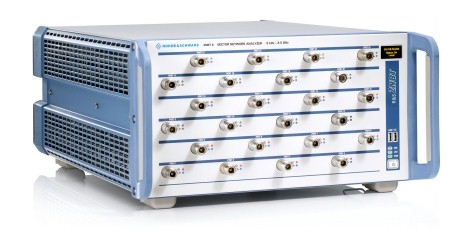

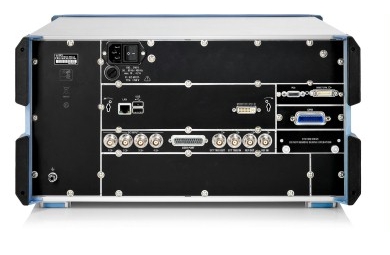

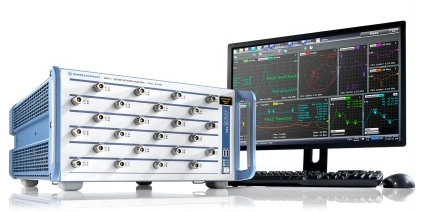

R＆S®ZNBT矢量網絡分析儀
關鍵事實

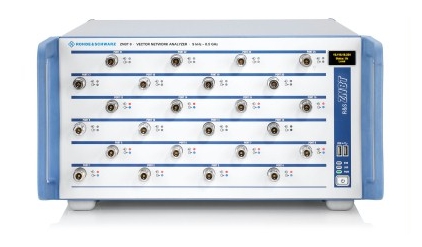

- 四端口R＆S ® ZNBT8基座單元，可升級到8，12，16，20或24個端口

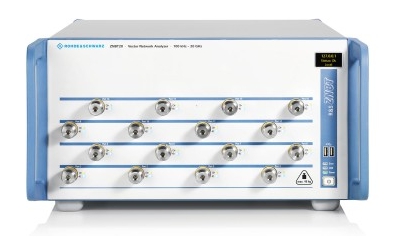

- 八端口R＆S ® ZNBT20基座單元，可升級到12，16，20或24個端口
- 頻率範圍從9 kHz至8.5千兆赫（R＆S ® ZNBT8）或從100千赫到20千兆赫（R＆S ® ZNBT20）
- 多達24個全相位相干接收器
- 寬動態範圍高達140 dB
- 短的掃描時間，例如2.1毫秒（R＆S ® ZNBT8）和2.5毫秒（R＆S ® ZNBT20）用於跨過201點的掃描
- 寬功率掃描範圍為100 dB
- 高功率處理能力
- IF帶寬從1 Hz到10 MHz
- 高溫穩定性為0.01 dB /°K
- 超過100條痕跡和通道
- 多端口測量的簡單配置
- 針對多端口應用優化的手動和自動校準方法
- 狀態信息
- 與來自R＆所有矢量網絡分析儀小號兼容® ZVA / R＆S ® ZVT和R＆S ® ZNX家庭
- 型錄下載
加入詢問車
關鍵事實
- 四端口R＆S ® ZNBT8基座單元，可升級到8，12，16，20或24個端口
- 八端口R＆S ® ZNBT20基座單元，可升級到12，16，20或24個端口
- 頻率範圍從9 kHz至8.5千兆赫（R＆S ® ZNBT8）或從100千赫到20千兆赫（R＆S ® ZNBT20）
- 多達24個全相位相干接收器
- 寬動態範圍高達140 dB
- 短的掃描時間，例如2.1毫秒（R＆S ® ZNBT8）和2.5毫秒（R＆S ® ZNBT20）用於跨過201點的掃描
- 寬功率掃描範圍為100 dB
- 高功率處理能力
- IF帶寬從1 Hz到10 MHz
- 高溫穩定性為0.01 dB /°K
- 超過100條痕跡和通道
- 多端口測量的簡單配置
- 針對多端口應用優化的手動和自動校準方法
- 狀態信息
- 與來自R＆所有矢量網絡分析儀小號兼容® ZVA / R＆S ® ZVT和R＆S ® ZNX家庭
- 型錄下載
產品說明
-
簡要描述;簡介
在R＆S ® ZNBT是第一多端口矢量網絡分析儀提供高達24集成的測試端口。該儀器可以同時測試多個DUT或測量一個DUT最多24個端口。
在R＆S ® ZNBT即使在具有大數量的端口的情況下，提供較短的測量時間。其他亮點包括寬動態範圍，高輸出功率水平和具有高功率處理能力的輸入。
該儀器是在兩個不同的頻率範圍用：R＆S ® ZNBT8在範圍內操作從9 kHz至8.5千兆赫，R＆S ® ZNBT20從100千赫到20千兆赫。這些特點使R＆S ® ZNBT非常適合在移動無線電電子產品行業的應用，無線通信和。
該儀器主要用於開發和生產有源和無源多端口組件，如GPS，WLAN，Bluetooth®和多頻段移動電話的前端模塊。其出色的性能還可以對基站濾波器和其他高選擇性組件進行有效分析。在R＆S ® ZNBT優於開關矩陣基於多端口系統。其高集成度使得它與多達24個端口分析部件，同時需要比的R＆S沒有更多的機架空間非常緊湊的解決方案® ZNB。
方便的用戶界面使得即使非常複雜的多端口測量也能輕鬆處理。在R＆S ® ZNBT支持各種遠程控制選項和易於集成到自動測試系統，例如用於進行相控陣天線的測量。 - 用於挑戰多端口測量的平台
- 真正的多端口網絡分析儀
- 多端口測量變得簡單
- 高功率水平的測量
- 當速度很重要時
- 具有大量端口的測試時間短
- 數據傳輸與掃描同時進行
- 儀器設置之間的快速切換
- 通過TTL信號控制測試序列
- 處理器I / O接口，用於控制外部零件處理程序
- 同時測試多個DUT
- 分段掃描可優化速度和精度
- 擴展的動態範圍，可在高阻塞濾波器上進行快速測量
- 出色的測量特性
- 快速準確
- 長期穩定性高，校準間隔時間長
- 每種應用的校準方法
- 校准單元可加速多端口校準
- 有源和無源組件的複雜分析
- 超過100個跟踪和通道，用於表徵複雜組件
- 廣泛的虛擬匹配網絡，用於實時嵌入/解嵌
- 放大器和混頻器的頻率轉換測量
- 簡單快速地表徵平衡DUT
- 利用門控功能和眼圖顯示進行時域分析
- 電壓和電流測量
- 前端模塊（FEM）的測量
