產品說明
簡要描述;簡介

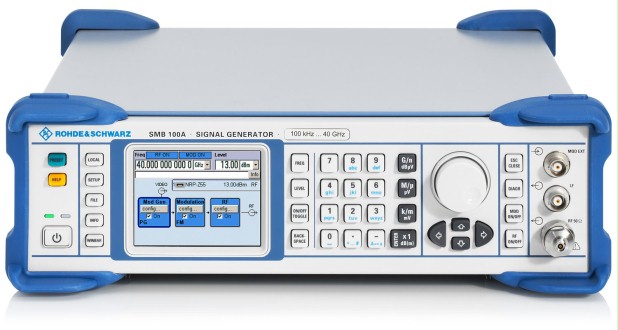

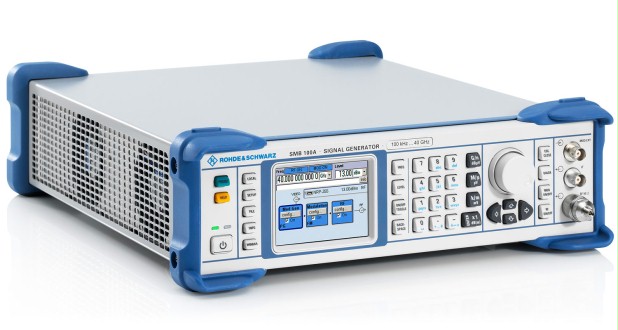

緊湊的，多功能的R＆S ® SMB100A射頻和微波信號發生器的頻率範圍高達40GHz的提供出色的光譜純度和高輸出功率。此外，它具有操作簡單，功能全面，擁有成本低的特點。
產品規格
| 頻率 | ||
| 頻率範圍 | R＆S ® SMB-B101 | 9 kHz至1.1 GHz |
| R＆S ® SMB-B102 | 9 kHz至2.2 GHz | |
| R＆S ® SMB-B103 | 9 kHz至3.2 GHz | |
| R＆S ® SMB-B106 | 9 kHz至6 GHz | |
| R＆S ® SMB-B112 / R＆S ® SMB-B112L | 100 kHz至12.75 GHz | |
| R＆S ® SMB-B120 / R＆S ® SMB-B120L | 100 kHz至20 GHz | |
| R＆S ® SMB-B131 | 100 kHz至31.8 GHz | |
| R＆S ® SMB-B140 / R＆S ® SMB-B140L / R＆S ® SMB-B140N | 100 kHz至40 GHz | |
| 設定時間 | SCPI模式 | <3毫秒 |
| 列表模式 | <1毫秒 | |
| 水平 | ||
| 最大輸出功率 | R＆S ® SMB-B101 / -B102 / -B103 / R＆S ® SMB-B106 / -B112 / -B112L， 1兆赫 |
+18 dBm |
| R＆S ® SMB-B120與R＆S ®SMB-B31， 50兆赫 |
+16 dBm | |
| R＆S ® SMB-B120L與R＆S ®SMB-B31， 100 MHz的 |
+19 dBm | |
| R＆S ® SMB-B131 / -B140 /與R＆S -B140N ® SMB-B32， 50兆赫 |
+19 dBm | |
| R＆S ® SMB-B140L與R＆S ®SMB-B32， 50兆赫 |
+16 dBm | |
| 最小指定輸出功率 | R＆S ® SMB - B101 / -B102 / -B103 / -B106 / -B112 / -B 12 / -B131 / -B140 / -B140N | -120 dBm |
| R＆S ® SMB-B112L | -5 dBm | |
| R＆S ® SMB-B120L / -B140L | 0 dBm | |
| 設定時間 （不切換機械衰減器） |
SCPI模式 | <2.5毫秒 |
| 列表模式 | <1毫秒 | |
| 光譜純度 | ||
| SSB相位噪聲 | f = 1 GHz，載波偏移= 20 kHz， 1 Hz測量帶寬 |
<-122 dBc， 典型值。-128 dBc |
| f = 10 GHz，載波偏移= 20 kHz， 1 Hz測量帶寬 |
<-102 dBc， 典型值。-108 dBc |
|
| 諧波 | ||
| R＆S ® SMB-B101 / -B102 / -B103 / R＆S ® SMB-B106 / -B112 / -B112L | 1 MHz f> 6 GHz; 水平≤10dBm1 ） |
<-30 dBc |
| R＆S ® SMB-B120 / -B120L / -B131 / -B140 / -B140N / -B140L | 標準; 等級≤8dBm 1） | |
| f> 1 MHz | <-30 dBc | |
| 用R＆S ® SMB-B25 / -B26低諧波選項，對低諧波濾波器，級≤10 dBm的1） | ||
| 1 MHz |
<-30 dBc | |
| 150 MHz |
<-58 dBc | |
| 3 GHz |
<-50 dBc | |
| f> 20 GHz | <-60 dBc（測量） | |
| 支持的調製模式 | ||
| 上午 | 標準 | |
| AM深度 | 0％到100％ | |
| FM /φM | 標準 | |
| 最大FM偏差 | f = 10 GHz | 32 MHz |
| 最大φM偏差 | f = 10 GHz | 320拉德 |
| 脈衝 | R＆S ® SMB-K21 / -K22脈衝調製器 | |
| 上升/下降時間 | <20 ns，典型值。<5 ns | |
| 開/關比率 | > 80 dB | |
脈衝發生器輸出的 最小脈衝寬度 |
10 ns | |

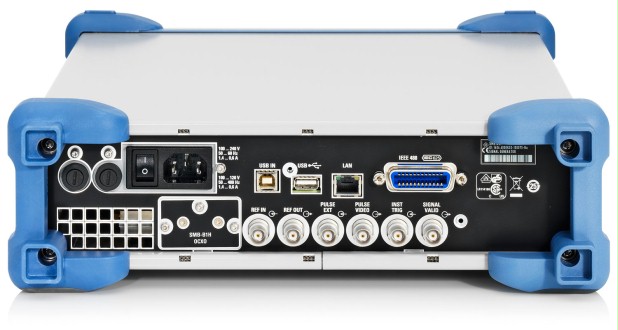

| 連接 | ||
| 遙控 | GPIB IEEE-488.2 以太網（TCP / IP）， USB |
|
| 外設 | USB | |
1）或最大指定輸出功率，以較低者為準。
